7178-T651 alüminyum alaşımı, 7xxx serisine ait yüksek mukavemetli bir Al-Zn-Mg-Cu alaşımıdır ve özellikle havacılık ve savunma sanayinde kullanılan yapısal malzemeler arasında yer alır. Bu alaşım, T651 temperi sayesinde çözeltiye alma ısıl işlemi, gerilim giderme ve yapay yaşlandırma işlemlerinden geçirilmiş olup yüksek mekanik stabilite sağlar. Çekme mukavemeti ve akma mukavemeti açısından birçok alüminyum alaşımına göre daha yüksek değerlere sahiptir ve bu nedenle ağır yük taşıyan parçalar için tercih edilir. Özellikle uçak kanat yapıları, yüksek gerilme altındaki bağlantı elemanları ve askeri platformlarda yapısal parçalar için kullanılır.

7178-T651 alaşımının mukavemet özellikleri, özellikle 7075 ve 7050 alüminyum alaşımlarıyla kıyaslandığında oldukça rekabetçidir. 7075 alaşımı uzun yıllardır yüksek mukavemetli alüminyumların referansı olarak kabul edilse de, 7178 bazı temperlerde daha yüksek akma mukavemeti sunabilir. Bununla birlikte 2024 alaşımı daha iyi yorulma direnci ve hasar toleransı sağlarken, 7178 daha yüksek statik mukavemet değerleri sunar. Bu nedenle 7178 alaşımı genellikle maksimum dayanım gerektiren uygulamalarda tercih edilirken, 2024 daha çok yorulma kritik yapılar için kullanılmaktadır.

Korozyon direnci açısından, 7178 alaşımı 7xxx serisinin tipik özelliklerini gösterir. Gerilmeli korozyon çatlamasına karşı direnci, 7075 alaşımına göre bazı koşullarda daha sınırlı olabilir. Bu nedenle çoğu uygulamada yüzey koruması için anodik oksidasyon, kaplama veya boya sistemleri uygulanır. Kaplanabilirlik ve yüzey işlemlerine uygunluk açısından alaşım iyi performans gösterir ve özellikle sert anodizasyon ve çeşitli koruyucu kaplamalarla hizmet ömrü artırılabilir.

İşlenebilirlik ve büküm özellikleri bakımından 7178-T651, yüksek mukavemeti nedeniyle nispeten sınırlı şekillendirilebilirliğe sahiptir. CNC işleme ve talaşlı imalat süreçlerinde oldukça iyi performans gösterir ve kesme işlemleri sırasında stabil bir talaş oluşumu sağlar. Ancak yüksek mukavemeti nedeniyle soğuk büküm kabiliyeti, 6061 veya 2024 gibi daha sünek alaşımlara kıyasla daha düşüktür. Bu nedenle şekillendirme işlemleri genellikle daha düşük temperlerde yapılır ve sonrasında tekrar yaşlandırma uygulanabilir.

Kaynak edilebilirlik açısından, 7178 alaşımı genel olarak kaynak için önerilmez çünkü kaynak sırasında mukavemet kaybı ve sıcak çatlama riski oluşabilir. Bu nedenle yapısal montajlarda genellikle perçinleme, cıvatalama veya mekanik bağlantı yöntemleri tercih edilir. Ayrıca alaşımın titreşim davranışı ve rijitliği, yüksek mukavemeti sayesinde iyi seviyededir ve bu durum onu özellikle havacılık, savunma, yüksek performanslı otomotiv ve uzay uygulamalarında değerli bir mühendislik malzemesi haline getirir.

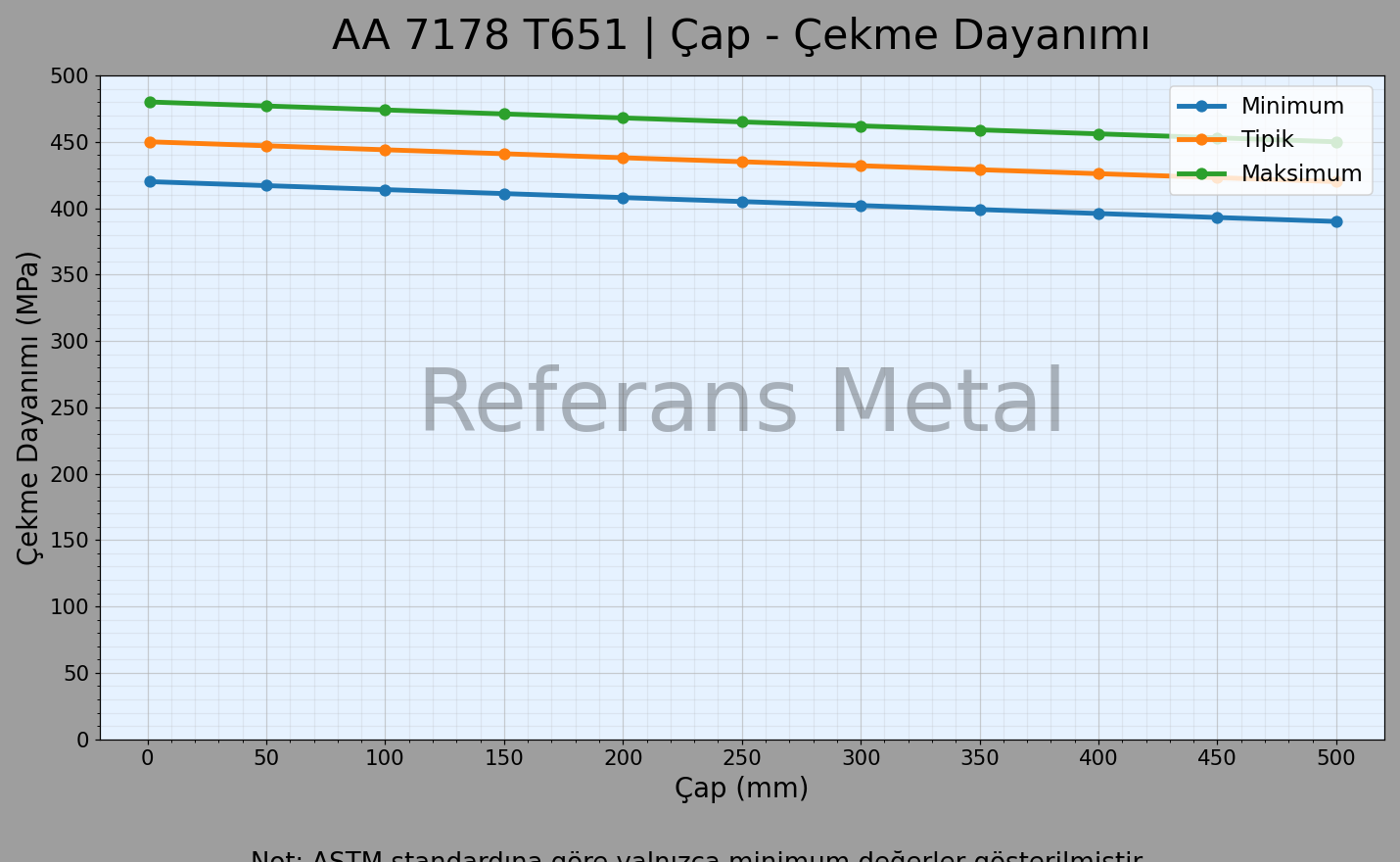

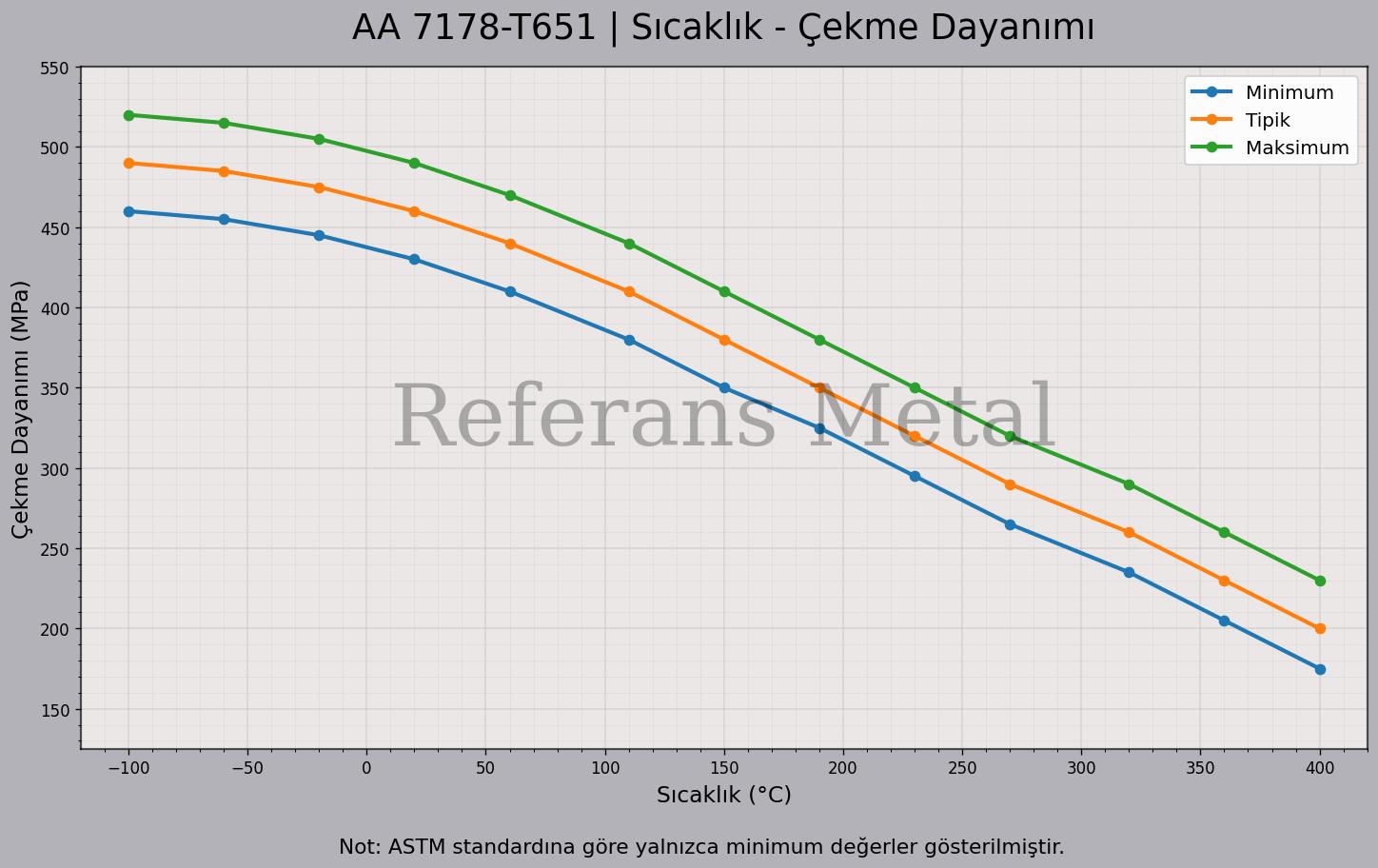

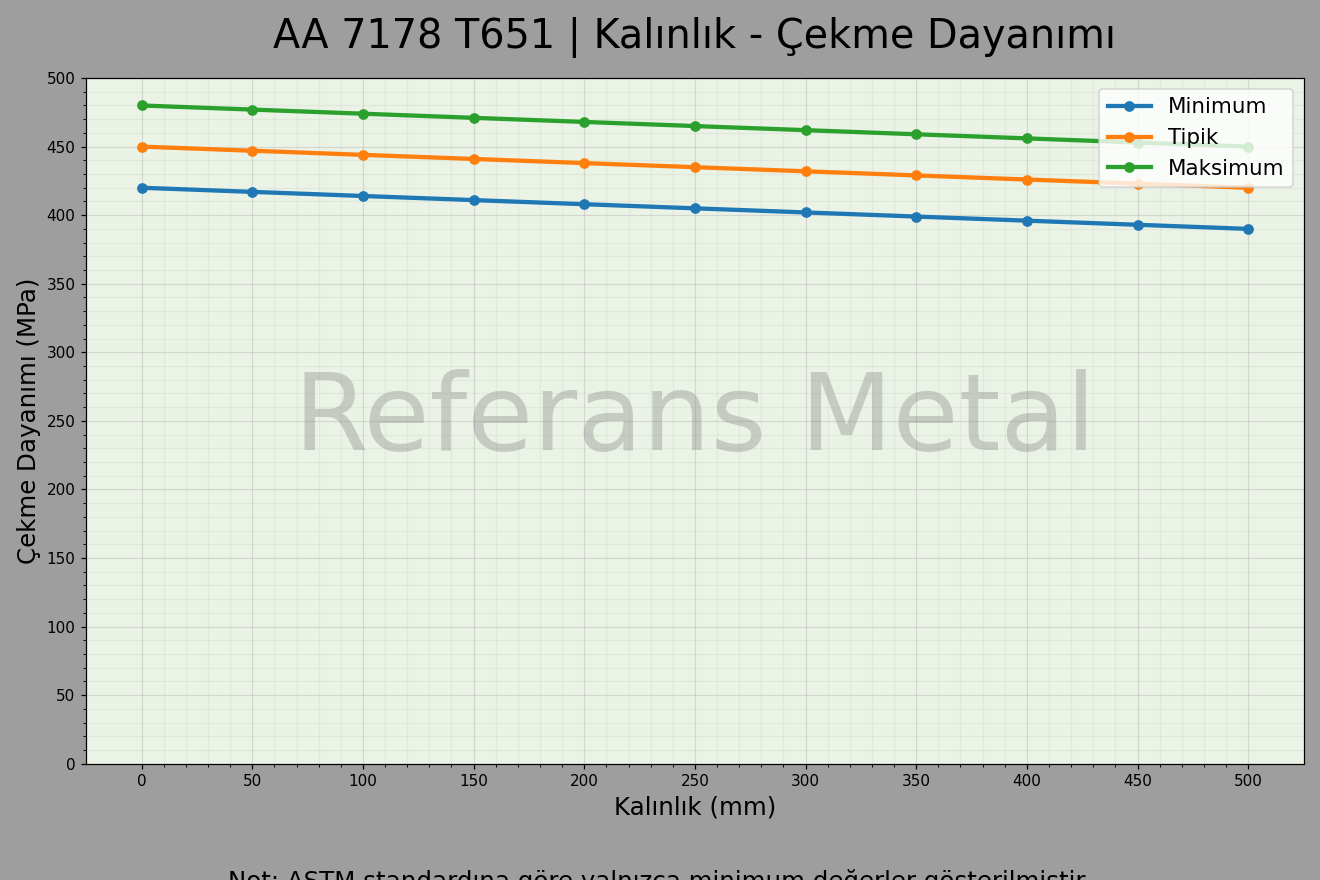

7178 T651 için Karakteristik Özellikler:

• Plaka
• Sac
