2007-T3 alüminyum alaşımı, 2000 serisi alaşımlar arasında yer alır ve özellikle yüksek bakır içeriği ile dikkat çeker. Tipik olarak %3.5–4.5 bakır, %0.3–1.5 mangan ve %0.2–0.5 magnezyum içerirken, geri kalan büyük kısmı alüminyumdan oluşur. “T3” temperi, alaşımın çözelti tavı işleminden geçirilip ardından doğal yaşlandırma sürecine tabi tutulduğunu ifade eder. Bu temper, alaşıma iyi bir mukavemet kazandırırken, boyutsal stabiliteyi korumasına da yardımcı olur.

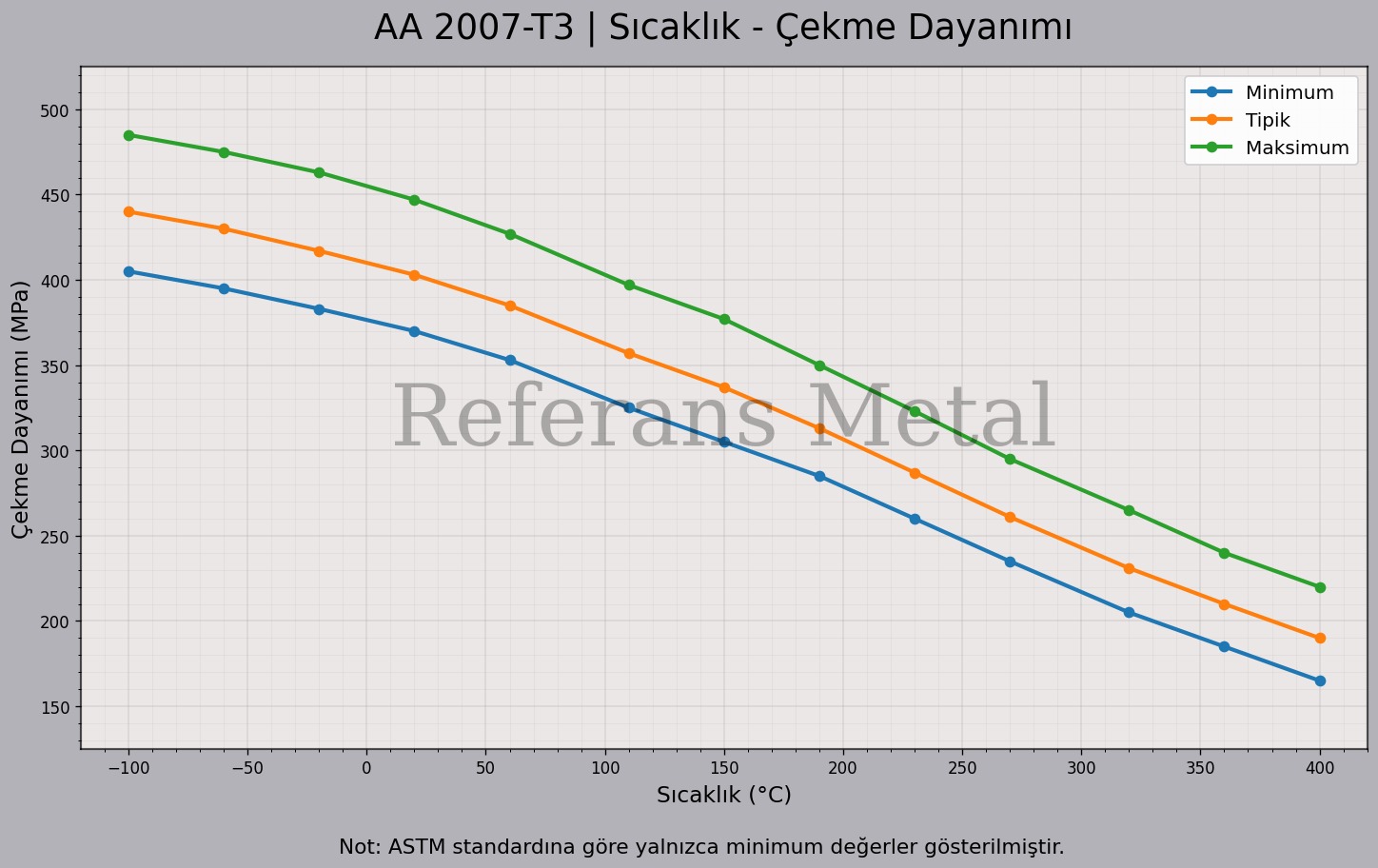

Mekanik özellikler açısından 2007-T3 yüksek statik mukavemet sunar. Nihai çekme dayanımı yaklaşık 420–470 MPa, akma dayanımı 270–320 MPa civarındadır ve kopma anındaki uzama oranı yaklaşık %10–12’dir. Bu değerler, alaşımın oldukça dayanıklı ve orta derecede sünek olduğunu gösterir. Yüksek mukavemeti sayesinde, tekrar eden yüklemelere maruz kalan yapısal parçalar ve dayanıklı yapı elemanları için uygundur.

İşlenebilirlik bakımından 2007-T3 orta seviyededir. Yüksek bakır içeriği ve yaşlandırma işlemi nedeniyle bükme ve derin çekme işlemlerinde dikkatli olunması gerekir. Talaşlı imalat işlemlerinde (torna, freze, CNC) iyi sonuç verirken, kaynak işlemleri sınırlı olarak uygulanabilir; genellikle parçalar perçinleme veya mekanik bağlantı yöntemleriyle birleştirilir.

Korozyon direnci açısından 2007-T3, 2000 serisi alaşımlar gibi zayıf sayılır. Özellikle nemli ortamlar ve deniz havası gibi koşullarda yüzey koruması gerektirir. Alaşım, galvanik korozyona ve intergranüler korozyona karşı hassastır; bu nedenle dış ortamda kullanımı için anodizasyon, boya veya kaplama gibi önlemler şarttır. Bu özellikler göz önüne alındığında, 2007-T3, yüksek mukavemet gerektiren havacılık, otomotiv ve savunma sanayi uygulamalarında tercih edilir.
