2011-T8 alüminyum alaşımı, 2000 serisi alüminyum alaşımları arasında yer alır ve yüksek bakır içeriği ile bilinir. Tipik bileşimi yaklaşık %5.8–6.8 bakır, %0.5–0.7 manganez ve %0.2–0.5 magnezyum içerir, geri kalanı ise alüminyumdan oluşur. “T8” temperi, alaşımın çözeltide tavlandıktan sonra soğuk şekillendirme ve ardından yapay yaşlandırma işlemine tabi tutulduğunu gösterir. Bu işlem, yüksek dayanım sağlarken, boyutsal kararlılığı artırır ve yapısal elemanlar için güvenilir bir malzeme oluşturur.

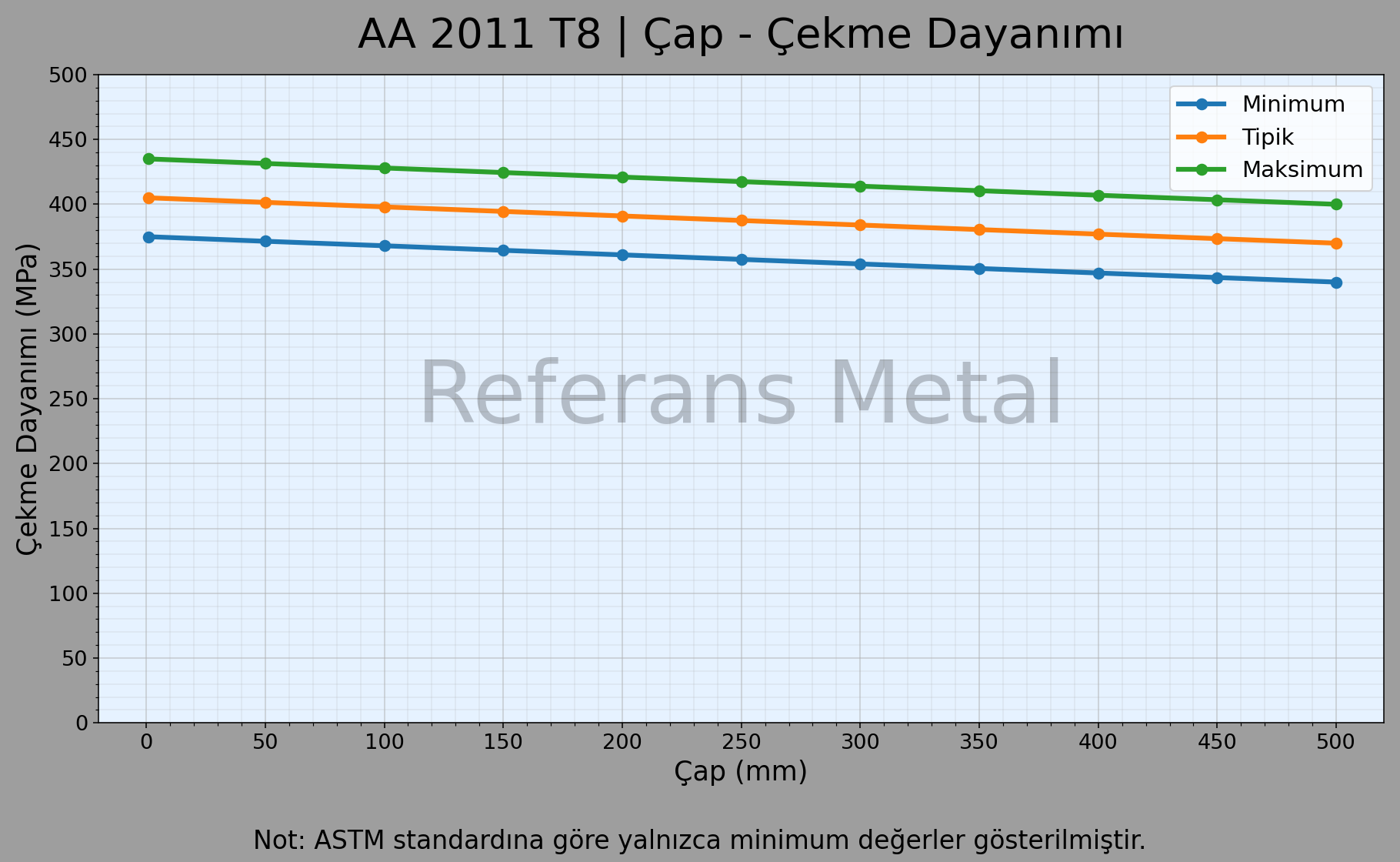

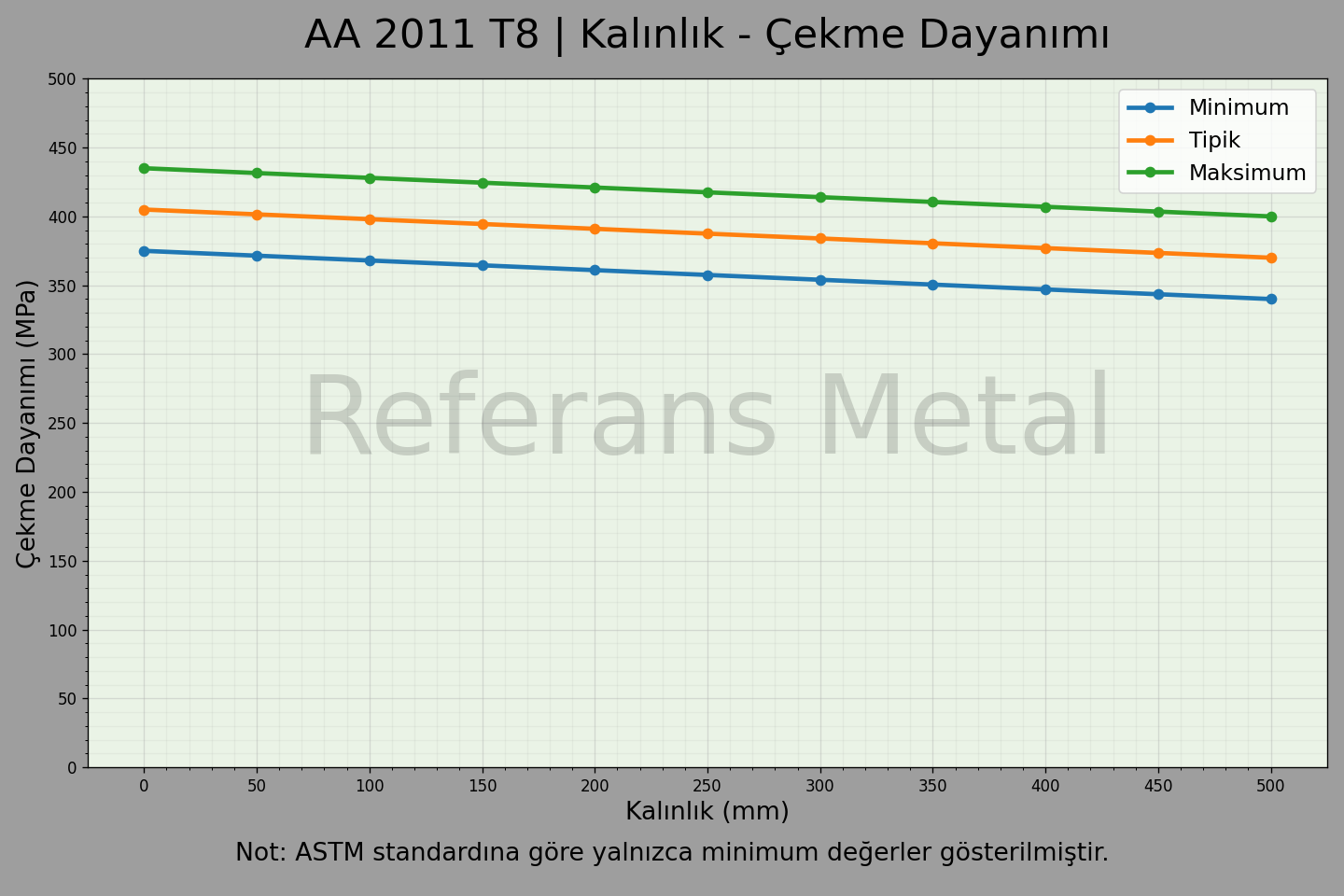

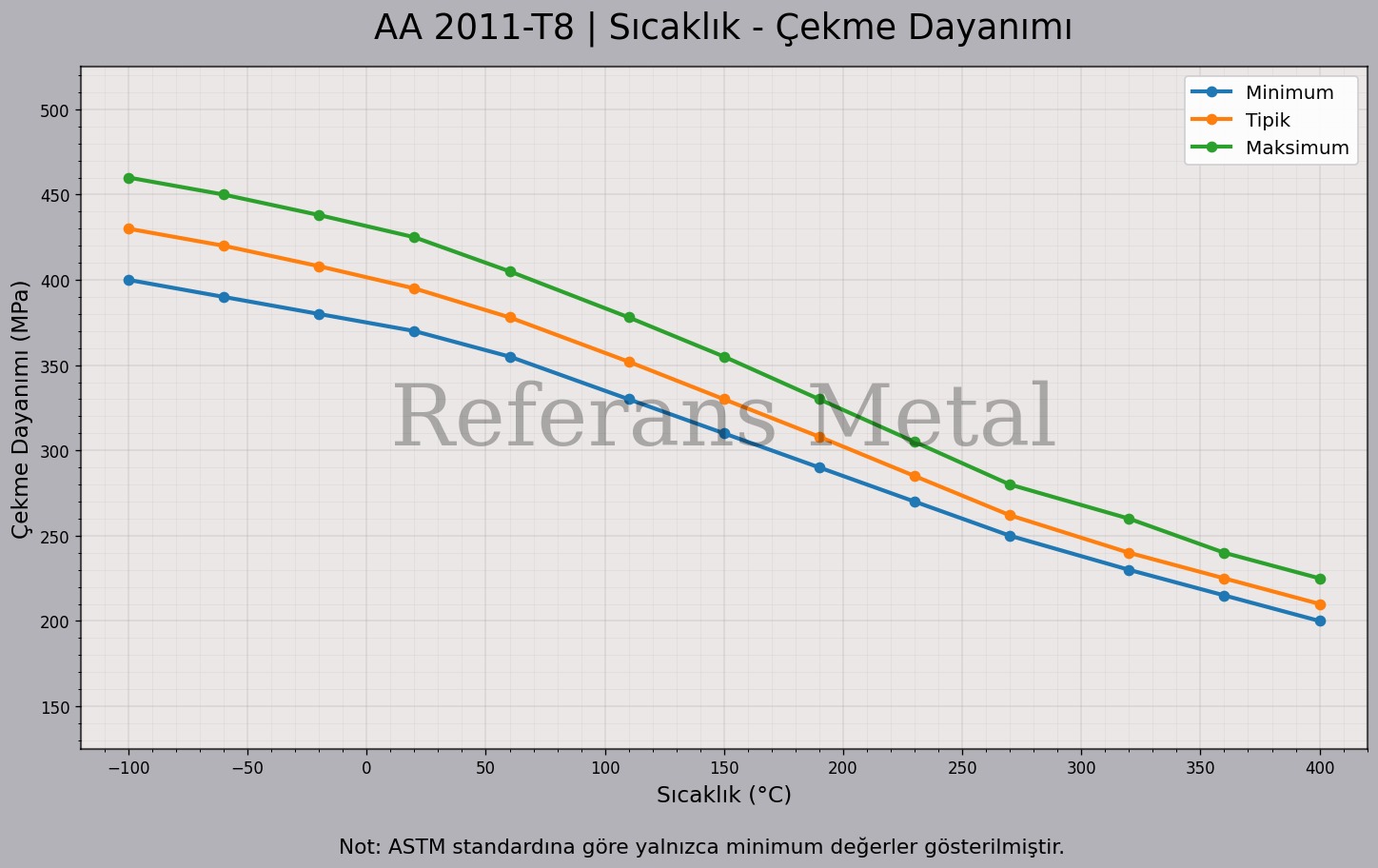

Mekanik özellikler açısından 2011-T8 oldukça güçlü bir alaşımdır. Nihai çekme dayanımı 400–500 MPa aralığında, akma dayanımı ise yaklaşık 280–350 MPa civarındadır. Kopma anındaki uzama oranı %8–12 arasında değişir, bu da alaşımın orta derecede sünek olduğunu gösterir. Bu özellikler, 2011-T8’in tekrar eden yüklemelere maruz kalan makine parçaları ve hassas yapısal bileşenler için ideal olmasını sağlar. Ayrıca yoğunluğu yaklaşık 2.8–2.85 g/cm³ olduğundan, hafif yapısal uygulamalarda da avantajlıdır.

İşlenebilirlik açısından 2011-T8 iyi bir performans sunar. Yüksek bakır içeriği sayesinde torna, freze ve CNC işlemlerinde yüksek verim alınabilir. Ancak, bükme veya derin çekme gibi aşırı şekillendirme işlemlerinde dikkatli olunmalıdır, aksi takdirde çatlama riski oluşabilir. Kaynaklanabilirliği sınırlıdır; yüksek bakır içeriği kaynak sonrası mekanik özelliklerde düşüşe neden olabilir. Bu nedenle parçalar genellikle perçinleme veya mekanik bağlantı yöntemleri ile birleştirilir.

Korozyon direnci açısından 2011-T8, diğer 2000 serisi alaşımlara benzer şekilde zayıftır. Özellikle nemli veya deniz havası gibi agresif ortamlarda yüzey koruması gereklidir. Alaşım galvanik ve intergranüler korozyona karşı hassastır; anodizasyon, boyama veya kaplama gibi önlemler alınmadan dış mekan kullanımı önerilmez. Bu nedenlerle 2011-T8, havacılık, otomotiv, savunma ve hassas makine sanayilerinde yüksek mukavemet gerektiren uygulamalarda tercih edilir. Parçalar genellikle cıvata, şaft, makine elemanı veya hassas işleme gerektiren bileşenler olarak üretilir.
