7020
ASTM B221 / AlZn4,5Mg1 / 7020 / T4
| Chemical Properties | % Value |
| Chromium (Cr) | 0,10 - 0,35 |
| Manganese (Mn) | 0,05 - 0,50 |
| Magnesium (Mg) | 1,00 - 1,40 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,40 |
| Zinc (Zn) | 4,00 - 5,00 |
| Aluminium (Al) | Balance |
| Silicon (Si) | 0,00 - 0,35 |
| Physical Properties | Value |
| Density | 2.78 g/cm³ |
| Melting Point | 605 °C |
| Thermal Expansion | 23,3 µm/m.°C |
| Modulus of Elasticity | 71 GPa |
| Thermal Conductivity | 200 W/m.K |
| Electrical Resistivity | 39 % IACS |
| Mechanical Properties | Value |
| Proof Strength | 240 MPa |
| Yield Strength | 360 MPa |
| Shear Strength | 230 MPa |
| Elongation A50 mm | 14% |
| Hardness | 92 HB |

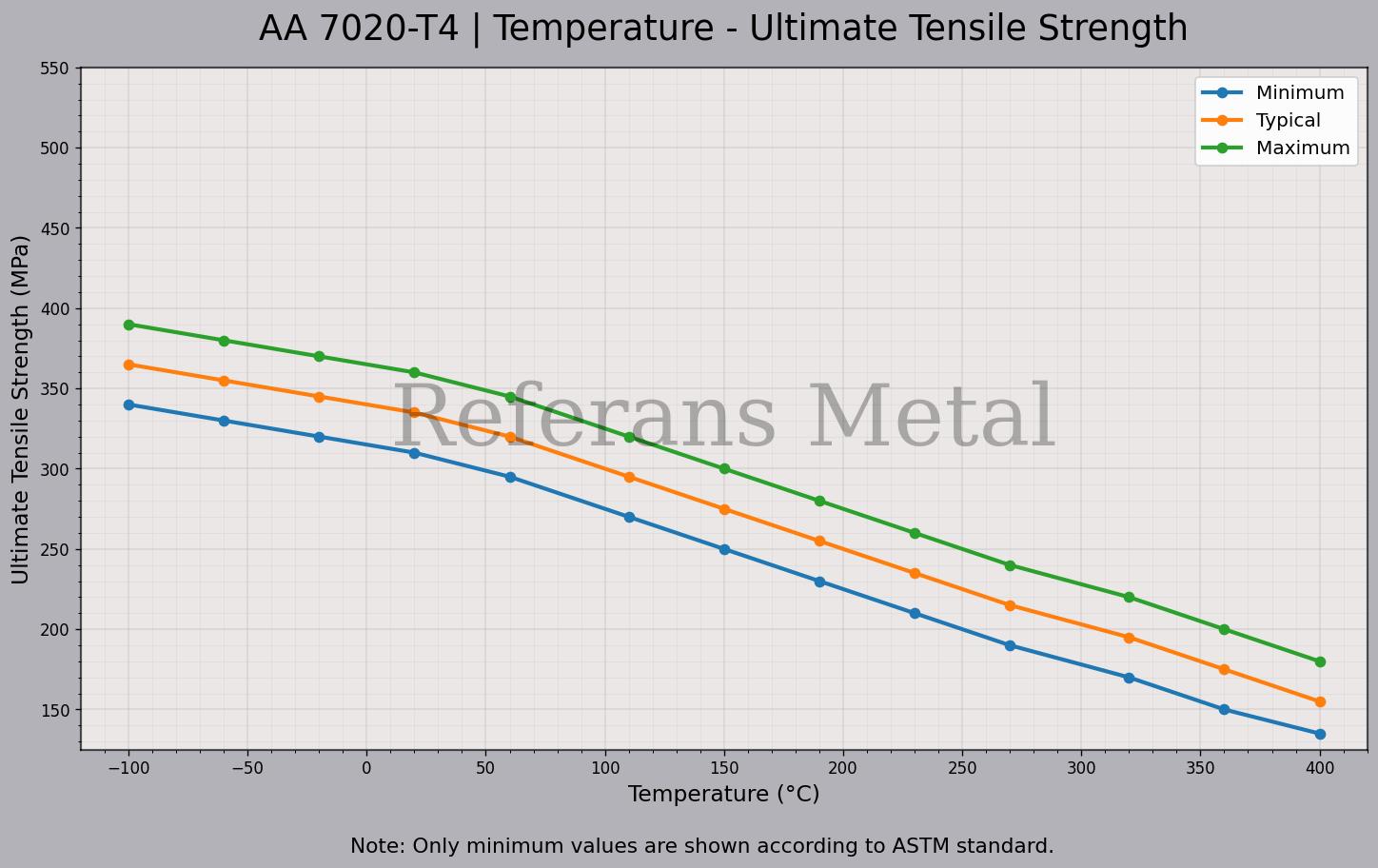

| 7020 T4 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

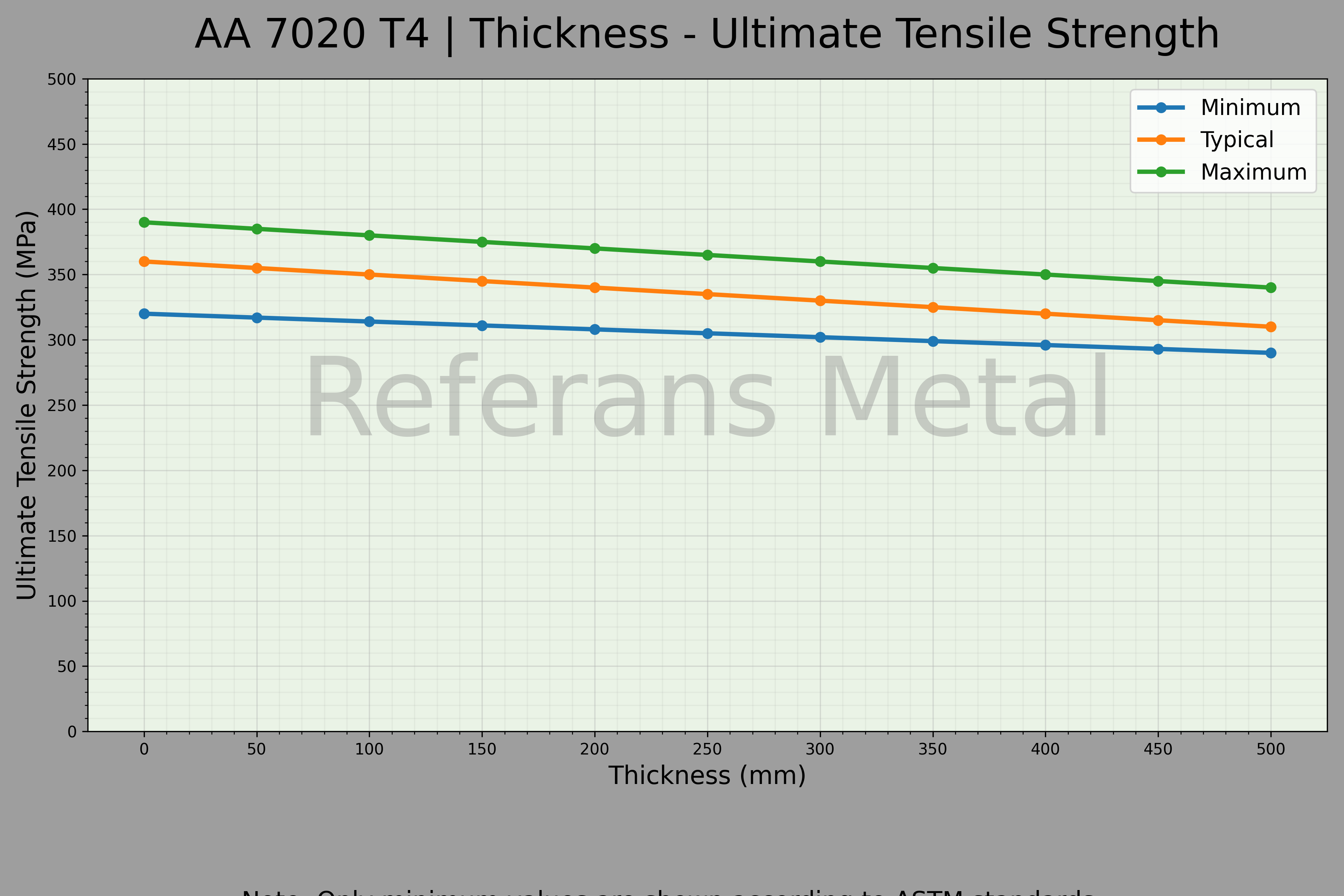

| 7020 T4 السماكة – مخطط مقاومة الشد القصوى |
 |

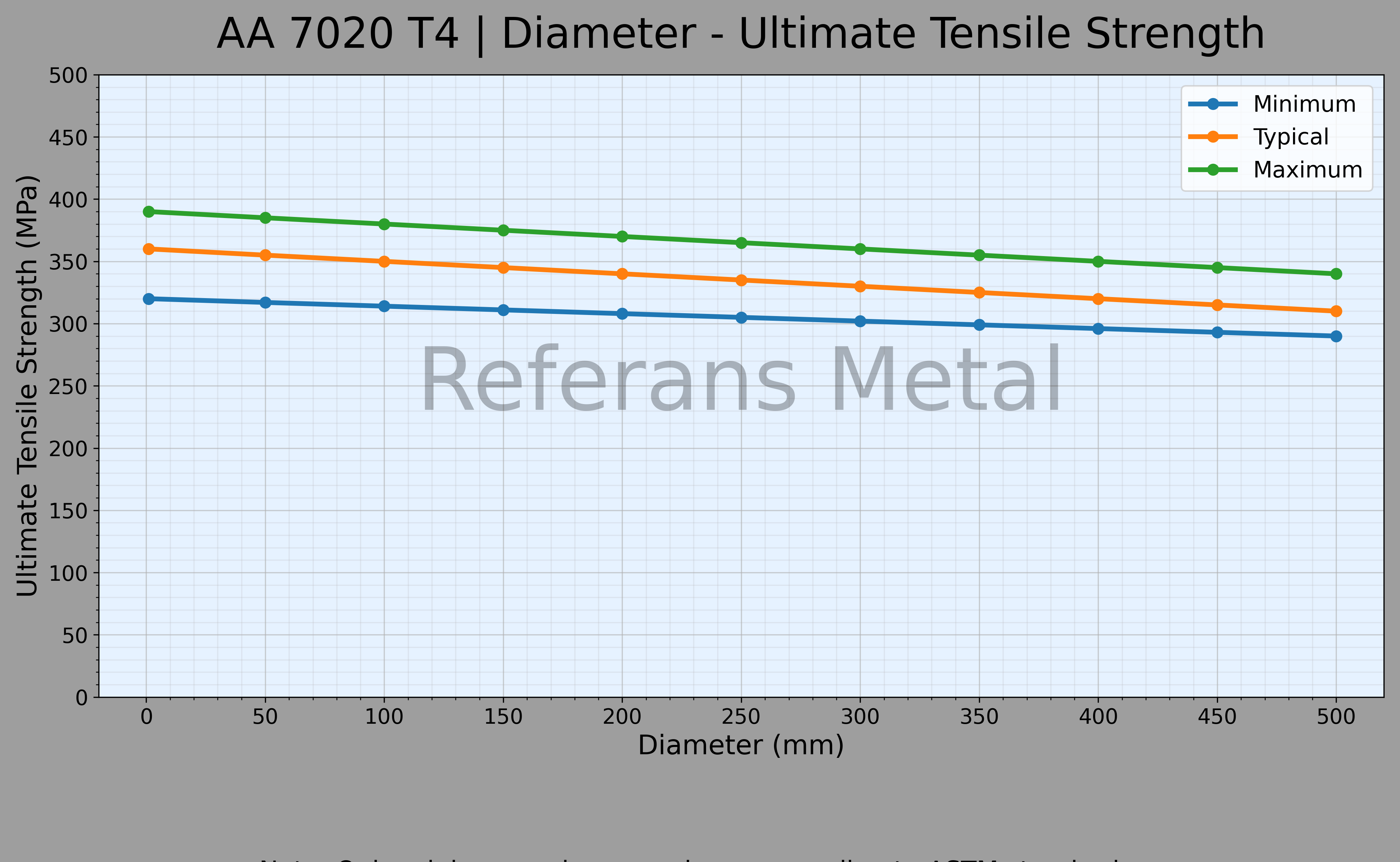

| 7020 T4 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 7020 T4 تنتمي إلى سلسلة Al-Zn-Mg (سلسلة 7000) وتم تطويرها للتطبيقات التي تتطلب قابلية لحام جيدة مع لدونة عالية. يشير تصنيف T4 إلى المعالجة الحرارية بالمحلول والشيخوخة الطبيعية، مما يوفر قابلية تشكيل عالية مع مقاومة أقل مقارنة بحالات T6 وT7. وبفضل محتواها المنخفض من النحاس، تتميز 7020 ضمن سلسلة 7000 كخيار ممتاز للهياكل الملحومة.
من حيث مقاومة التآكل، تُظهر 7020 T4 أداءً جيدًا جدًا وتُعد من السبائك الأكثر مقاومة للتآكل ضمن سلسلة 7000. مقاومتها للتشقق الناتج عن التآكل الإجهادي أعلى من حالات T6. كما يمكن أن توفر مقاومة تآكل قريبة من سبائك سلسلة 6000 في الظروف الجوية، وتتفوق على 7010 و7075.
من حيث المقاومة والخصائص الميكانيكية، تمتلك 7020 T4 مقاومة أقل مقارنة بالحالات المتقدمة مثل T7351، ولكن يتم تعويض ذلك بزيادة اللدونة ومقاومة الصدمات. مقارنة بـ 6082-T6، قد تكون مقاومتها مماثلة أو أقل قليلاً، لكنها توفر قابلية تشكيل أفضل. مقارنة بـ 2024، توفر مقاومة تآكل أفضل وخصائص أكثر توازنًا.
من حيث قابلية التشغيل والثني واللحام، توفر 7020 T4 مزايا كبيرة. قابلية الثني والتشكيل عالية، مما يسمح بإنتاج أشكال معقدة. قابليتها للحام ممتازة ويمكن لحامها بسهولة باستخدام MIG وTIG. قابلية التشغيل متوسطة وأقل من 7012 أو 7075.
من حيث الطلاء وسلوك الاهتزاز والتطبيقات، فإن 7020 مناسبة للأنودة والطلاءات الواقية، لكن الجودة الزخرفية متوسطة. قدرتها على تخميد الاهتزاز أفضل نسبيًا من سبائك 7000 الأخرى. تشمل التطبيقات الرئيسية أنظمة السكك الحديدية، الهياكل السيارات، الهياكل الملحومة والصناعات الدفاعية. تُعد 7020 T4 مثالية للتطبيقات التي تتطلب تشكيلًا ولحامًا مكثفًا.
معايير تركيب المادة
يمكن أن تتوافق 7020 T4 مع المعايير التالية:
• 7020 T4 قضبان بثق؛ ISO AlZn4,5Mg1, WNR 3.4335, UNS A97020, ASTM B221, BS H17
• 7020 T4 ألواح بثق؛ ISO AlZn4,5Mg1, WNR 3.4335, UNS A97020, ASTM B221, BS H17
• 7020 T4 أسلاك بثق؛ ISO AlZn4,5Mg1, WNR 3.4335, UNS A97020, ASTM B221, BS H17
• 7020 T4 أنابيب بثق؛ ISO AlZn4,5Mg1, WNR 3.4335, UNS A97020, ASTM B221, BS H17
• 7020 T4 صفائح؛ ISO AlZn4,5Mg1, WNR 3.4335, UNS A97020, ASTM B209, BS H17
الخصائص المميزة لـ 7020 T4:
- القوة: عالية
- سهولة التشغيل: متوسطة إلى عالية
- قابلية اللحام: متوسطة
- التشكيل: معقول
- مقاومة التآكل: جيدة
- المعالجة الحرارية: نعم
بعض التطبيقات المعروفة لـ 7020 T4:
في صناعة الفضاء والطيران بشكل رئيسي،
في هياكل القطارات عالية السرعة،
في المبادلات الحرارية.
المخزون
نوفر 7020 T4 على شكل صفائح، قضبان/ألواح وأنابيب/ملفات تعريفية.
- صفائح
- قضبان/ألواح
- أنابيب/ملفات تعريفية
