AS 9100
UZAY 2009
AS 9120
Levha / Plaka
Sac
Çubuk / Lama
Boru/ Profil/ Ekstrüzyon
6063
AMS QQ-A-200/9 / AlMg0.7Si / 6063 / T651
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,20 - 0,60 |
| Chromium (Cr) | 0,00 - 0,10 |
| Manganese (Mn) | 0,00 - 0,10 |
| Magnesium (Mg) | 0,45 - 0,90 |
| Copper (Cu) | 0,00 - 0,10 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,35 |
| Zinc (Zn) | 0,00 - 0,10 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2,70 g/cm³ |
| Erime Sıcaklığı | 616 °C |
| Isıl Genleşme K. | 23.4 x 10^-6 /K |
| Elastisite Modülü | 69 GPa |
| Isıl Kapasite | 200 W/m.K |
| Elektriksel İletkenlik | %53 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 140 MPa |
| Çekme Dayanımı | 180 MPa |
| Kesme Dayanımı | 152 MPa |
| Uzama | %11 |
| Sertlik | 73 HB |

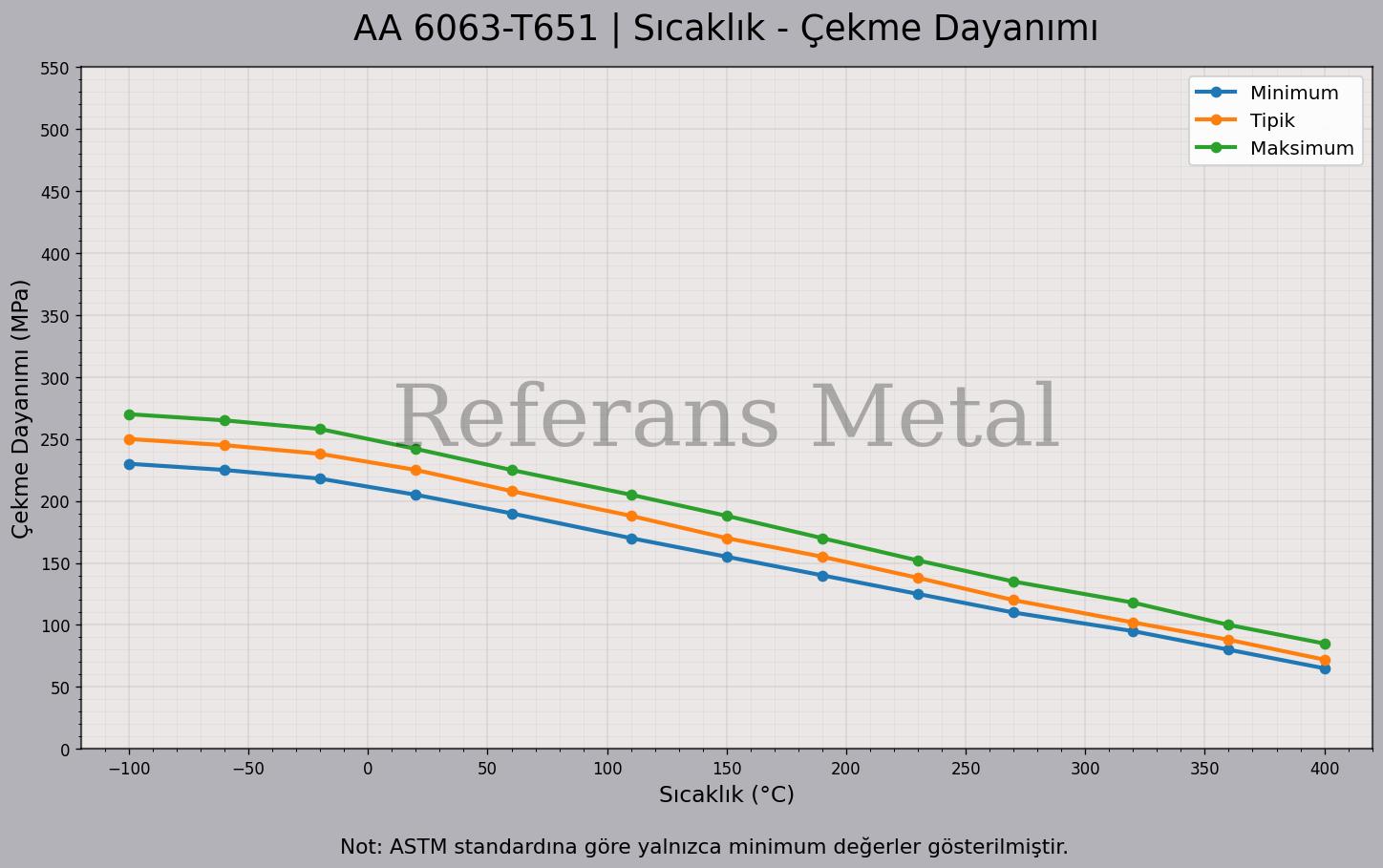

| 6063 T651 Sıcaklık – Çekme Dayanımı Grafiği |
 |

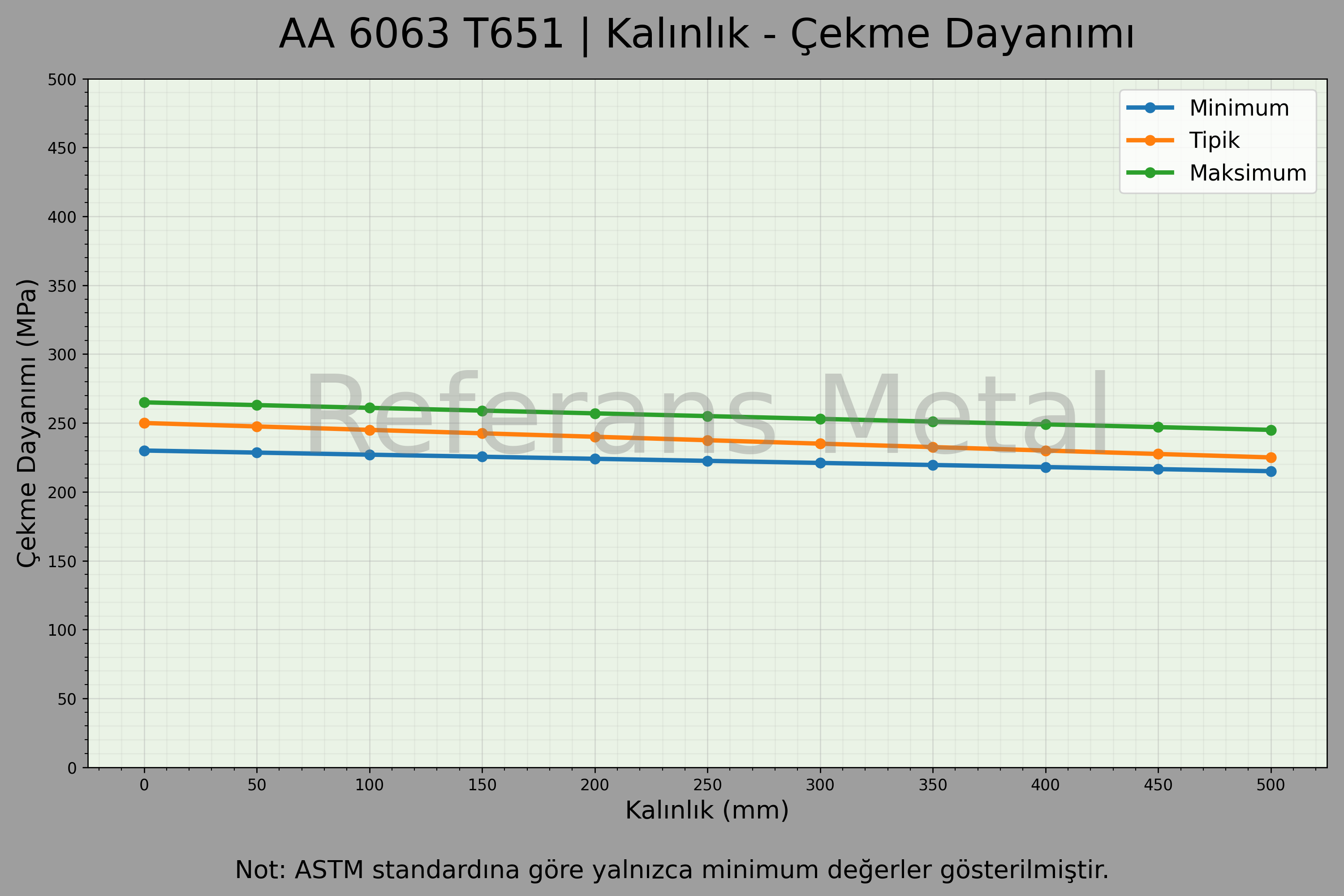

| 6063 T651 Kalınlık – Çekme Dayanımı Grafiği |
 |

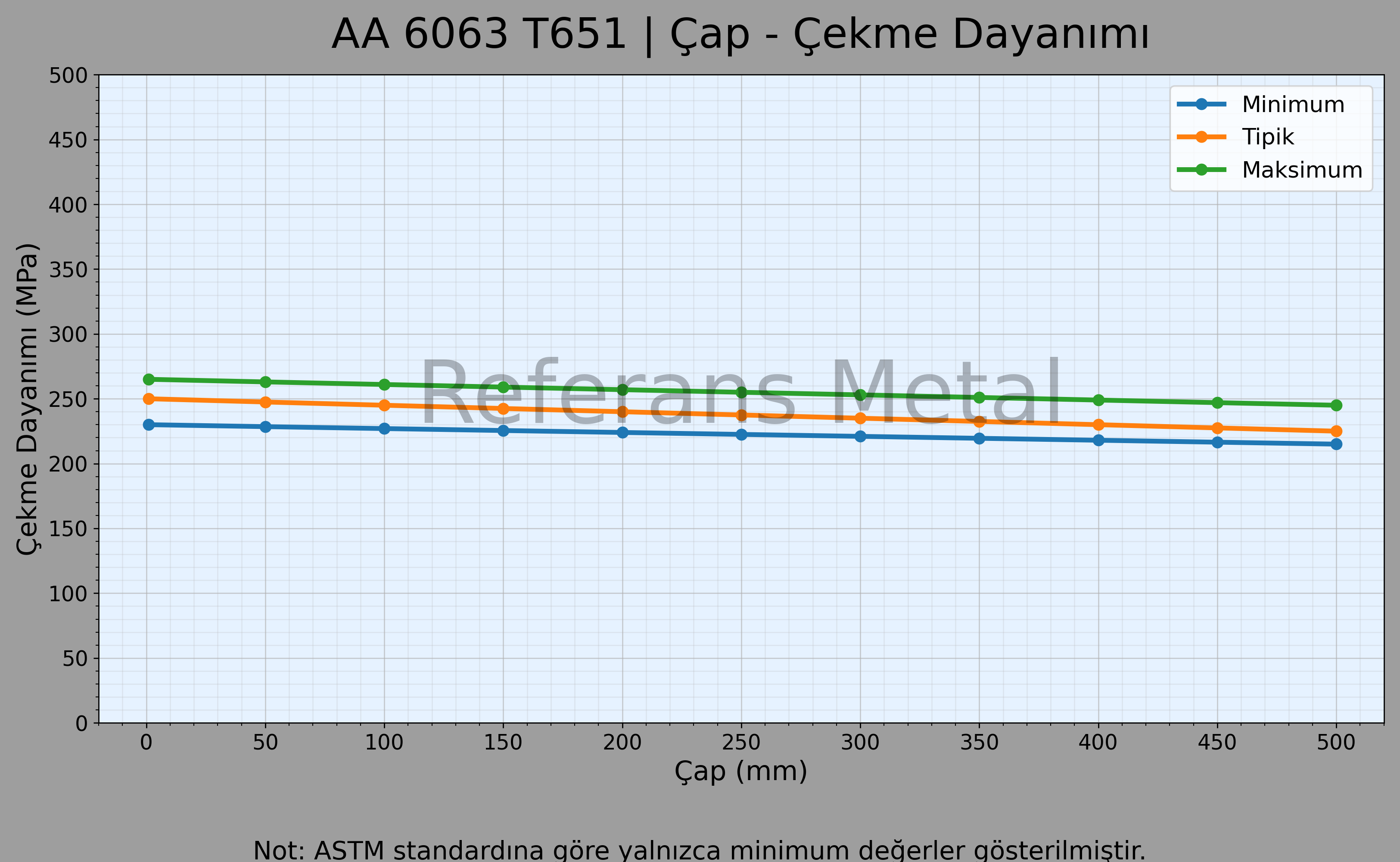

| 6063 T651 Çap – Çekme Dayanımı Grafiği |
 |

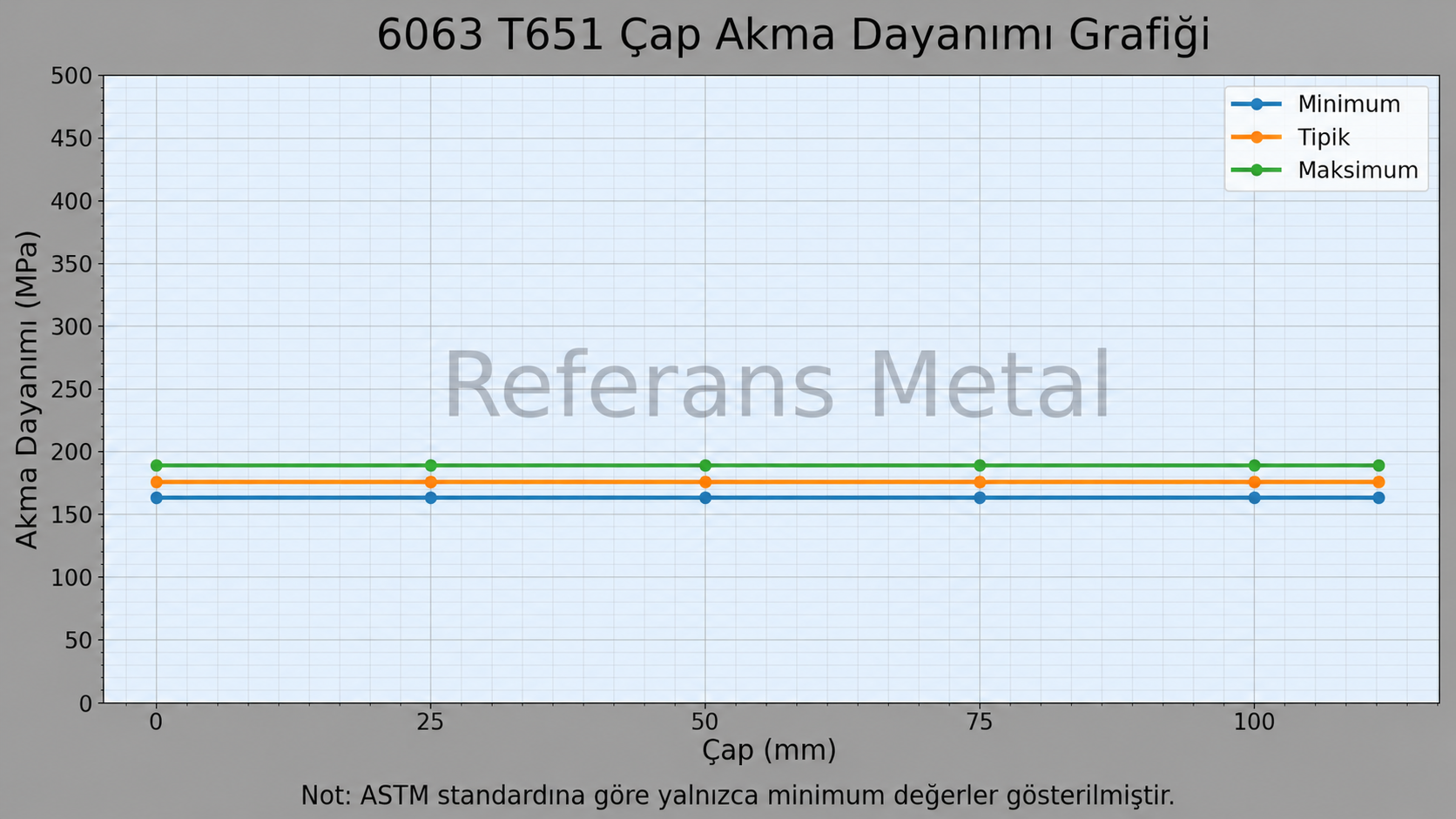

6063 T651 alüminyum alaşımı, özellikle ekstrüzyon uygulamaları için geliştirilmiş, orta mukavemetli ve yüksek yüzey kalitesi sunan bir alaşımdır. T651 temperi, çözeltide ısıl işlem görmüş, gerilim giderilmiş ve yapay yaşlandırılmış olduğunu ifade eder. Bu sayede alaşım, boyutsal kararlılık ve dengeli mekanik özellikler sunar. Mimari uygulamalar ve hassas profil üretimi için oldukça uygun bir malzemedir.
Bu alaşımın en önemli özelliklerinden biri yüksek korozyon direncidir. Atmosferik koşullara karşı dayanımı oldukça iyidir ve bu nedenle dış cephe uygulamalarında sıkça tercih edilir. Ayrıca kaplanabilirlik (anodik oksidasyon ve boyama kabiliyeti) açısından da son derece başarılıdır; pürüzsüz yüzey yapısı sayesinde estetik uygulamalarda öne çıkar. 6061 alaşımına kıyasla daha iyi yüzey kalitesi sunarken, 6082 alaşımına göre daha düşük mukavemete sahiptir.
Mukavemet açısından, 6063 T651 alaşımı orta seviyede dayanım sunar ve yüksek mukavemet gerektiren yapısal uygulamalardan ziyade dekoratif ve hafif yük taşıyan sistemlerde kullanılır. Örneğin 2024 alaşımı çok daha yüksek mukavemet sunarken, korozyon direnci daha düşüktür. 5052 alaşımı ise daha iyi korozyon direncine sahip olmasına rağmen ekstrüzyon kabiliyeti ve yüzey kalitesi açısından 6063 kadar avantajlı değildir.
İşlenebilirlik ve büküm özelliği açısından 6063 alaşımı oldukça avantajlıdır. Yumuşak yapısı sayesinde kolay şekillendirilir ve karmaşık profiller üretilebilir. Bu özellik, özellikle pencere-doğrama sistemleri ve dekoratif mimari elemanlar için büyük avantaj sağlar. Ayrıca kaynak edilebilirliği oldukça iyidir; TIG ve MIG kaynak yöntemleri ile rahatlıkla birleştirilebilir.
Titreşim davranışı açısından 6063 alaşımı, yüksek sönümleme kapasitesi sayesinde titreşimleri absorbe etme konusunda başarılıdır. Bu özellik, özellikle otomotiv, raylı sistemler ve yapı sektöründe avantaj sağlar. Genel olarak 6063 T651, estetik görünüm, iyi korozyon direnci, yeterli mukavemet ve yüksek işlenebilirlik kombinasyonu sayesinde mimari, otomotiv, mobilya ve endüstriyel profil üretiminde yaygın olarak kullanılmaktadır.
6063 T651 aşağıdaki standartlara göre üretilebilmektedir.
• 6063 T651 Ekstrüzyon Dikişsiz Boru; AMS QQ-A-200/9, ASTM B345, ASTM B241, WNR 3.32206, DIN AlMgSi0,5, UNS A96063
• 6063 T651 Ekstrüzyon Çubuk; AMS QQ-A-200/9, ASTM B221, ASTM B429, WNR 3.32206, DIN AlMgSi0,5, UNS A96063
• 6063 T651 Ekstrüzyon Profil; AMS QQ-A-200/9, ASTM B221, ASTM B429, WNR 3.32206, DIN AlMgSi0,5, UNS A96063
• 6063 T651 Ekstrüzyon Tel; AMS QQ-A-200/9, ASTM B221, ASTM B429, WNR 3.32206, DIN AlMgSi0,5, UNS A96063
6063 T651 için Karakteristik Özellikler:
- Mukavemet: Orta
- İşlenebilirlik: İyi
- Kaynaklanabilirlik: Çok iyi
- Şekillendirilebilirlik: İyi
- Korozyon Direnci: Mükemmel
- Isıl İşlem: Evet
6063 T651 için Çok Bilinen Bazı Uygulamalar:
Sulama boruları
Yapısal kafesler ve iç donanım elemanları
Kapılar,merdiven korkulukları ve mimari uygulamalarda geniş kullanım alanı
6063 T651 yuvarlak/lamalı çubuk ve boru/profil formlarında üretilmekte ve tedarik edilmektedir.
- Çubuk / Lama
- Boru / Profil
Ağırlık Hesaplama
