AS 9100
SPACE 2009
AS 9120
قضبان مستديرة مرسومة على البارد
أنابيب الألمنيوم المسحوبة على البارد
6066
Cold Drawn/Finished (CF) / AlMg0.7Si (Soğuk Çekim) / 6066 / T4
| Chemical Properties | % Value |
| Silicon (Si) | 0,90 - 1,80 |
| Chromium (Cr) | 0,00 - 0,40 |
| Manganese (Mn) | 0,60 - 1,10 |
| Magnesium (Mg) | 0,80 - 1,40 |
| Copper (Cu) | 0,70 - 1,20 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2,72 g/cm³ |
| Melting Point | 562.8 °C |
| Thermal Expansion | 21.2 µm/m.°C |
| Modulus of Elasticity | 71 GPa |
| Thermal Conductivity | 150 W/m.K |
| Electrical Resistivity | %40 IACS |
| Mechanical Properties | Value |
| Proof Strength | 190 MPa |
| Yield Strength | 300 MPa |
| Shear Strength | 200 MPa |
| Elongation A50 mm | 16% |
| Hardness | 90 HB |

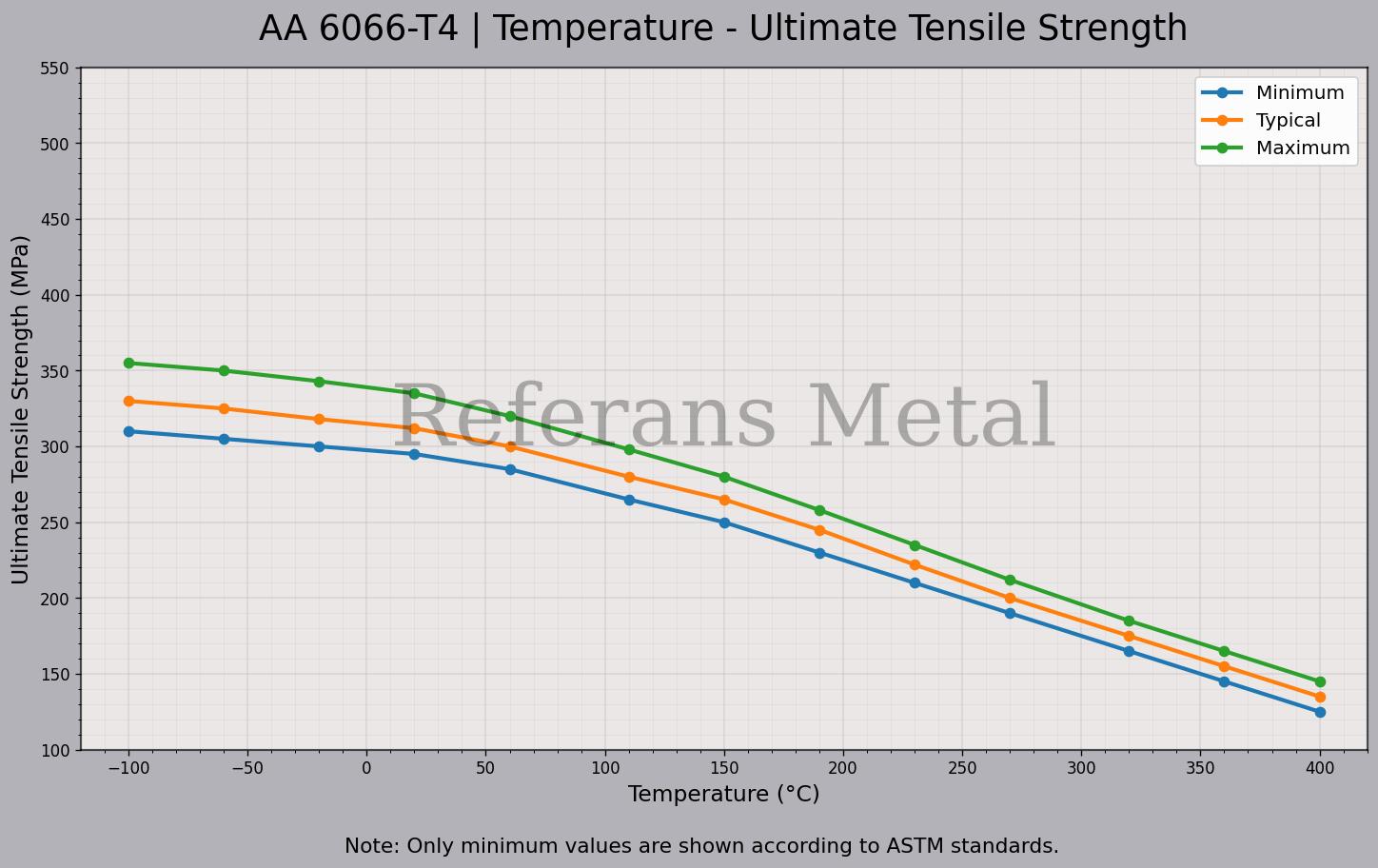

| 6066 T4 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

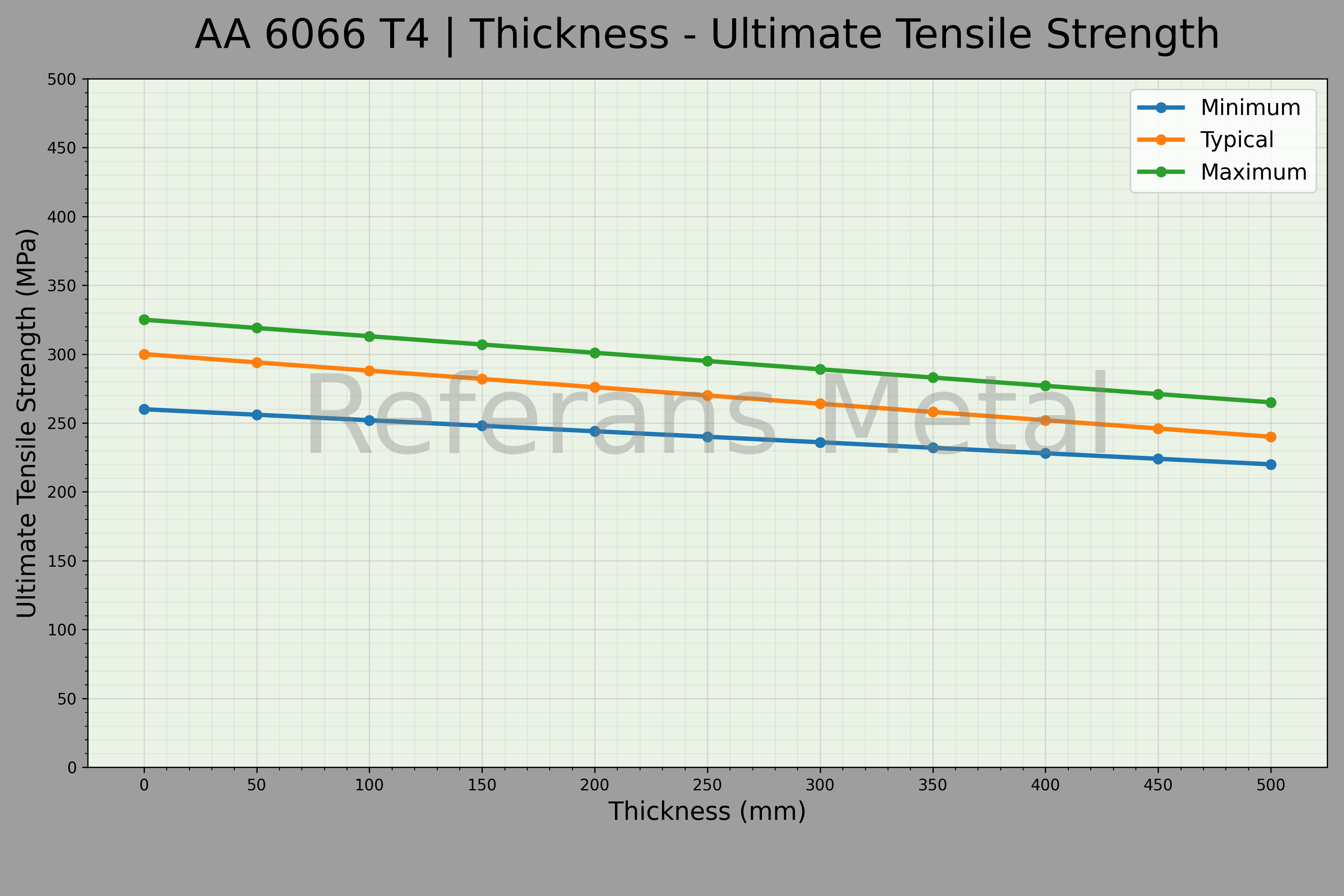

| 6066 T4 السماكة – مخطط مقاومة الشد القصوى |
 |

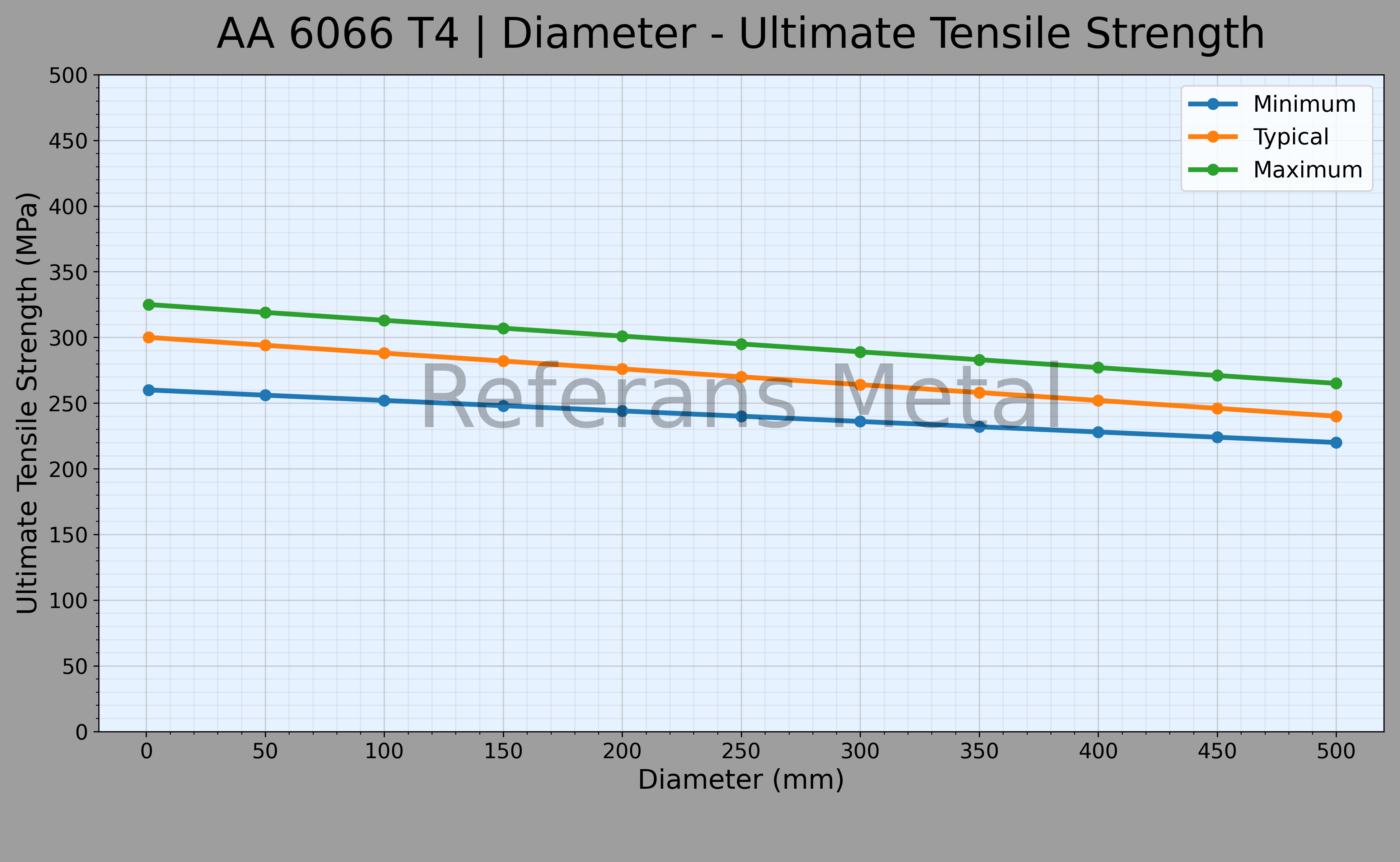

| 6066 T4 القطر – مخطط مقاومة الشد القصوى |
 |
سبيكة الألمنيوم 6066 T4 تنتمي إلى نظام Al-Mg-Si-Cu وتتميز بكونها مادة هندسية تجمع بين القوة العالية وقابلية التشكيل الجيدة. يتم الحصول على حالة T4 من خلال المعالجة الحرارية والتعتيق الطبيعي، مما يمنح السبيكة قوة متوسطة إلى عالية مع ليونة جيدة. بالمقارنة مع 6061 و6082، توفر 6066 قوة ميكانيكية أعلى، بينما تقدم مقاومة تآكل وقابلية تشغيل أفضل من 7075.
من حيث مقاومة التآكل، تقدم السبيكة أداءً متوازنًا، حيث تُظهر مقاومة مشابهة لـ 6061 وأفضل بكثير من 2024. يمكن تحسين مقاومتها باستخدام الطلاءات والمعالجات السطحية. لذلك تُستخدم في قطاعي النقل والسيارات.
من ناحية القوة وسلوك الاهتزاز، تتميز السبيكة بقدرتها على تحمل التعب وامتصاص الاهتزازات بشكل أفضل من معظم سبائك 6000. وهي أفضل من 6063 وأكثر توازنًا من 7075، مما يجعلها مناسبة لـ الطيران والسكك الحديدية.
في التشغيل والثني، توفر السبيكة أداءً ممتازًا، حيث تناسب عمليات التشكيل البارد وتقل فيها احتمالية التشقق. وهي أفضل من 2024 ومماثلة لـ 6061 في التشغيل.
في اللحام والطلاء، تتمتع بقابلية لحام متوسطة، ويمكن تحسينها بطرق مناسبة. كما أنها مناسبة للأنودة والطلاء، وتستخدم في الصناعات الدفاعية والهندسية.
معايير تركيب المادة
يمكن أن تتوافق سبيكة 6066 T4 مع المعايير التالية:
• 6066 T4 قضيب مسحوب على البارد؛ ASTM B211، UNS A96066، ISO AlMg0.7Si، BS 2 L84
• 6066 T4 أنبوب مسحوب على البارد؛ ASTM B211، UNS A96066، ISO AlMg0.7Si، BS 2 L84
• 6066 T4 شريحة مسحوبة على البارد؛ ASTM B211، UNS A96066، ISO AlMg0.7Si، BS 2 L84
• 6066 T4 سلك مسحوب على البارد؛ ASTM B211، UNS A96066، ISO AlMg0.7Si، BS 2 L84
• 6066 T4 قضيب مُستخرج؛ AMS QQ-A-200/10، ASTM B221، UNS A96066، ISO AlMg0.7Si
• 6066 T4 أنبوب مُستخرج؛ AMS QQ-A-200/10، ASTM B221، UNS A96066، ISO AlMg0.7Si
• 6066 T4 شريحة مُستخرجة؛ AMS QQ-A-200/10، ASTM B221، UNS A96066، ISO AlMg0.7Si
• 6066 T4 سلك مُستخرج؛ AMS QQ-A-200/10، ASTM B221، UNS A96066، ISO AlMg0.7Si
الخصائص المميزة لسبيكة 6066 T4:
- القوة: متوسطة إلى عالية (تحت 0°م)
- قابلية التشغيل: مقبولة
- قابلية اللحام: متوسطة (يُفضل استخدام قوس محمي وحشو)
- قابلية التشكيل: جيدة جدًا
- مقاومة التآكل: جيدة جدًا (تزداد بالطلاء)
- المعالجة الحرارية: نعم
بعض التطبيقات الشائعة لسبيكة 6066 T4:
تُستخدم في الأجزاء الكهربائية، العناصر الداخلية للواجهات،
في المشعات والأثاث المكتبي،
وأيضًا في التركيبات الهوائية.
المخزون
نقوم بإنتاج وتوريد سبيكة 6066 T4 على شكل قضبان/شرائح وأنابيب/مقاطع.
- قضيب / شريحة
- أنبوب / مقطع
حساب الوزن
