AS 9100
SPACE 2009
AS 9120
لوحات/ طباقات
صاج
قضيب
أنابيب
6013
AMS 4347 / AlMg1Si0.8CuMn / 6013 / T4
| Chemical Properties | % Value |
| Silicon (Si) | 0,60 - 1,00 |
| Chromium (Cr) | 0,00 - 0,10 |
| Manganese (Mn) | 0,30 - 0,90 |
| Magnesium (Mg) | 0,80 - 1,20 |
| Copper (Cu) | 0,60 - 1,10 |
| Titanium (Ti) | 0,00 - 0,15 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2,71 g/cm³ |
| Melting Point | 579 °C |
| Thermal Expansion | 23.4 µm/m.°C |
| Modulus of Elasticity | 71 GPa |
| Thermal Conductivity | 150 W/m.K |
| Electrical Resistivity | %38 IACS |
| Mechanical Properties | Value |
| Proof Strength | 170 MPa |
| Yield Strength | 310 MPa |
| Shear Strength | 190 MPa |
| Elongation A50 mm | 22 % |
| Hardness | 130 HB |

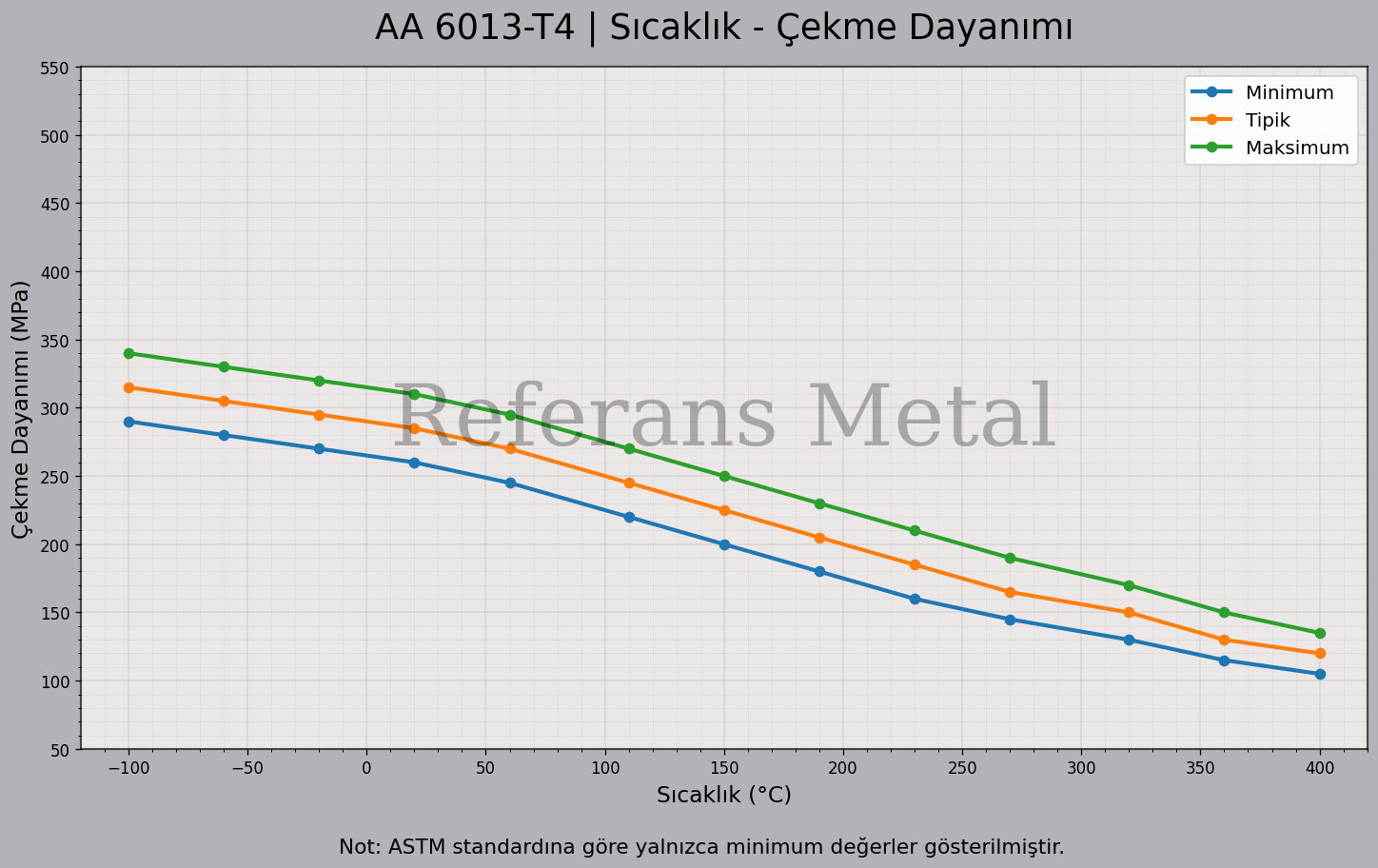

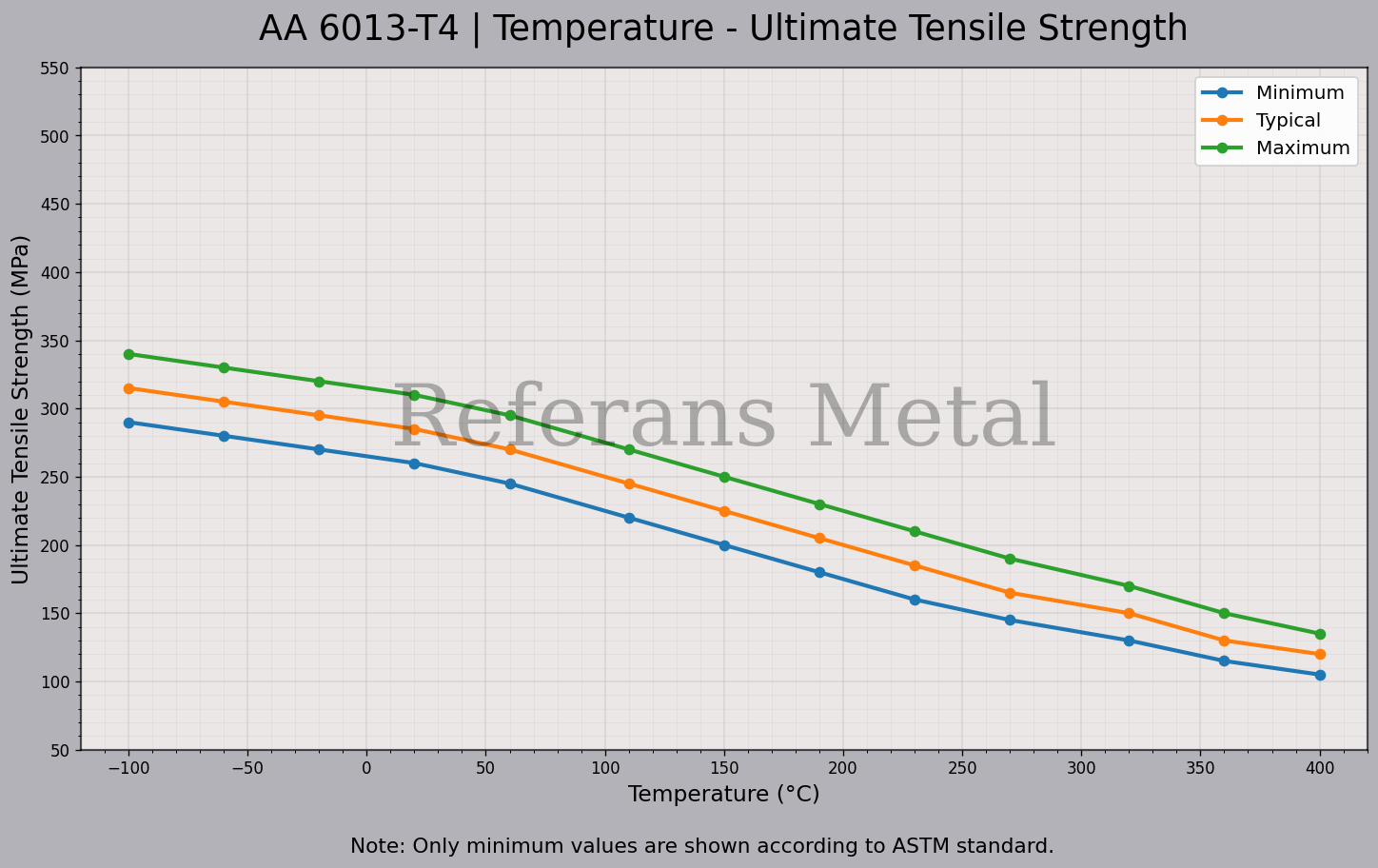

| 6013 T4 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

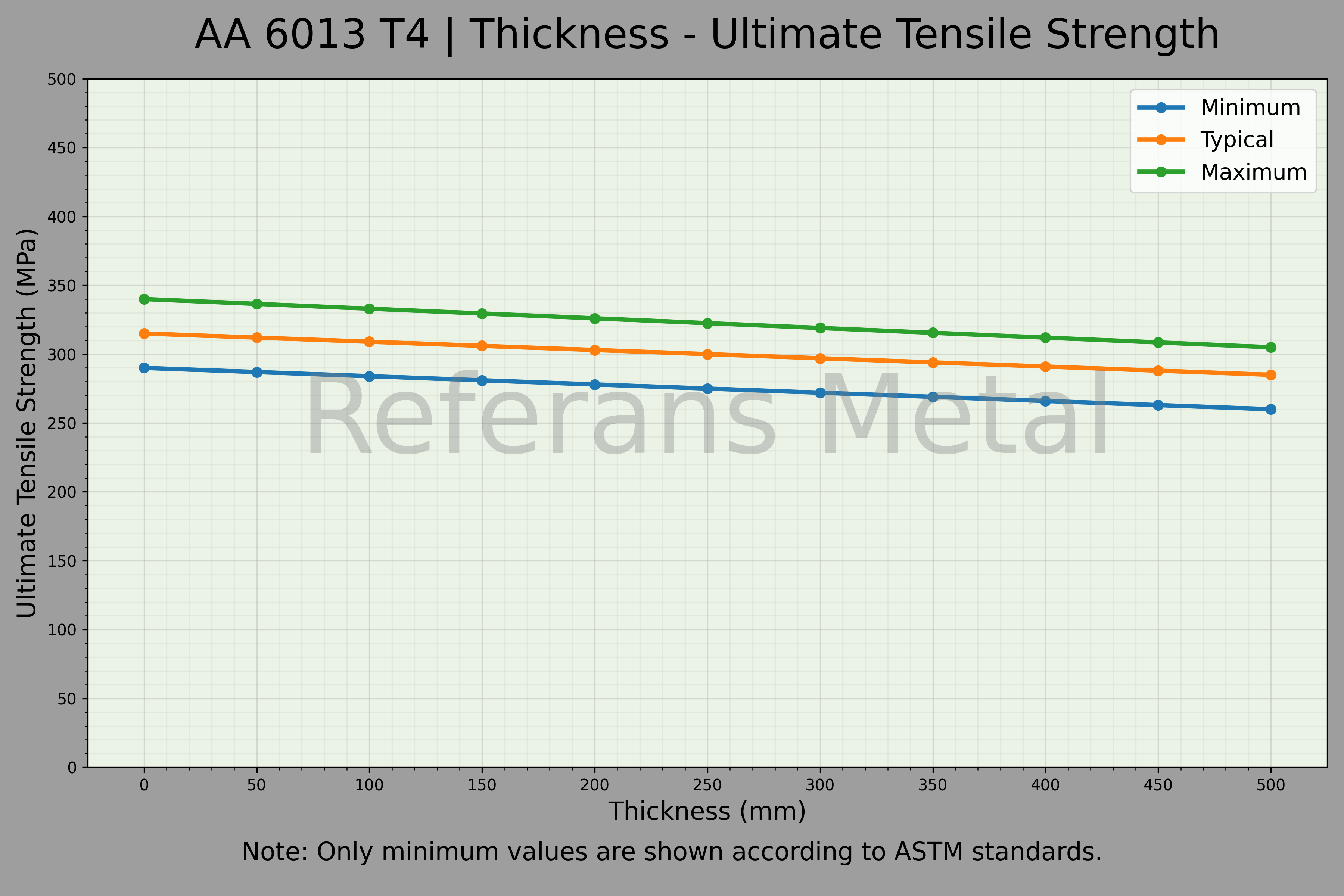

| 6013 T4 السماكة – مخطط مقاومة الشد القصوى |
 |

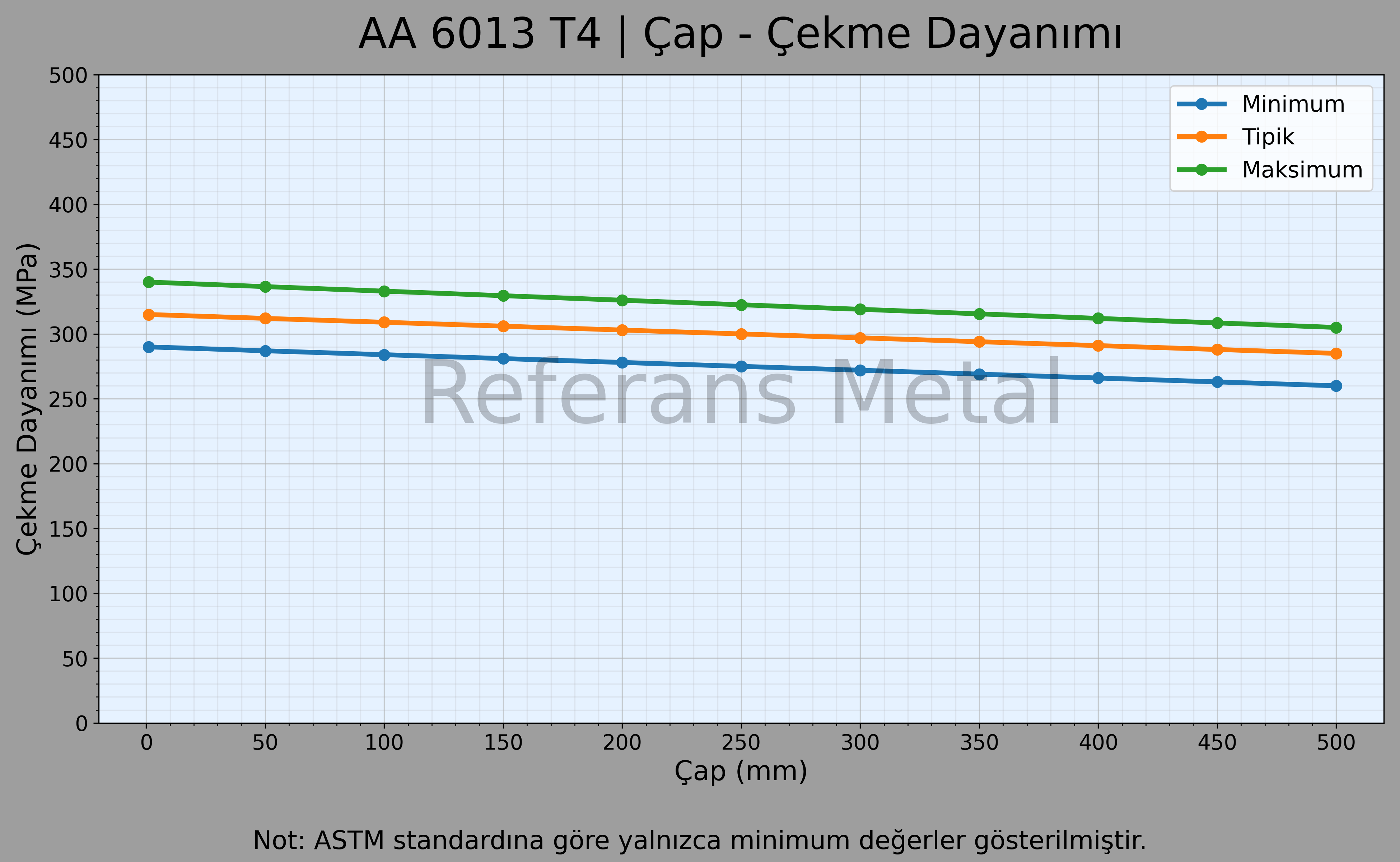

| 6013 T4 القطر – مخطط مقاومة الشد القصوى |
 |
يُ
سبائك الألومنيوم 6013 T4 هي سبيكة من مجموعة Al-Mg-Si-Cu (سلسلة 6xxx) خضعت لمعالجة حرارية بالذوبان والتقادم الطبيعي (T4). تتميز هذه السبيكة بقوة جيدة، ومستوى عالٍ من مقاومة التآكل، وأداء ممتاز في مقاومة التعب. تم تطويرها خصيصًا للتطبيقات الجوية والهياكل، وتُعد من السبائك عالية الأداء ضمن سلسلة 6xxx.
من حيث القوة، فإن 6013 T4 توفر قوة أعلى من سبائك 6061-T4 و6063-T4. بالمقارنة مع سبيكة 2024، فإنها تقدم قوة أقل ولكن مقاومة تآكل أفضل بكثير. وعند مقارنتها بسبيكة 7075، فإنها أقل بكثير في القوة، لكنها توفر قابلية تشكيل أفضل ومقاومة تآكل أعلى. ضمن سلسلة 6xxx، توفر توازنًا جيدًا بين القوة والمتانة.
من حيث قابلية التشغيل، فإن سبيكة 6013 T4 ذات مستوى جيد ومناسبة للتشغيل الآلي. تتميز بقدرة انحناء ممتازة بفضل حالة T4، ويمكن تشكيلها مع خطر منخفض للتشقق. وبفضل لدونتها العالية، فهي مناسبة لعمليات التشكيل المعقدة، وخاصة التشكيل على البارد.
من حيث قابلية الطلاء، تقدم سبيكة 6013 T4 أداءً جيدًا وهي مناسبة للطلاء والأنودة. توفر مزايا في حماية السطح، خاصة في التطبيقات الجوية. ومن حيث الاستجابة للاهتزازات، فإنها توفر مقاومة جيدة للتعب واستقرارًا هيكليًا، مما يجعلها مناسبة للأحمال الديناميكية.
تتميز هذه السبيكة بـ قابلية لحام متوسطة، ويمكن لحامها باستخدام تقنيات مناسبة. قد تحدث تغيرات في القوة بعد اللحام. تُستخدم سبيكة 6013 T4 في مجالات مثل هياكل الطائرات، ألواح الطائرات، الأنظمة الحاملة، مكونات السيارات، والتطبيقات الهندسية عالية الأداء. وتبرز بشكل خاص في التطبيقات التي تتطلب مزيجًا من القوة، وخفة الوزن، ومقاومة التآكل.
معايير تركيب المادة
يمكن توفير 6013 T4 وفقًا للمعايير التالية.
• 6013 T4 لوح؛ AMS 4347, UNS A96013, ASTM B209, ISO AlMg1Si0.8CuMn
• 6013 T4 صفيحة؛ AMS 4347, UNS A96013, ASTM B209, ISO AlMg1Si0.8CuMn
• 6013 T4 قضيب مبثوق؛ UNS A96013, ASTM B221, ISO AlMg1Si0.8CuMn
• 6013 T4 أنبوب مبثوق; UNS A96013, ASTM B221, ISO AlMg1Si0.8CuMn
• 6013 T4 سلك مبثوق؛ UNS A96013, ASTM B221, ISO AlMg1Si0.8CuMn
• 6013 T4 مسطح مبثوق؛ UNS A96013, ASTM B221, ISO AlMg1Si0.8CuMn
الخصائص المميزة لـ 6013 T4:
- القوة: عالية
- قابلية التشغيل: متوسطة إلى عالية
- قابلية اللحام: مقبولة
- قابلية التشكيل: جيدة
- مقاومة التآكل: جيدة جدًا
- المعالجة الحرارية: نعم
بعض التطبيقات المعروفة لـ 6013 T4:
في صناعة الآلات والسيارات،
في أنظمة المكابح المانعة للانغلاق (ABS)،
كما يُستخدم في التطبيقات الهيدروليكية.
المخزون
نقوم بإنتاج/توريد 6013 T4 على شكل ألواح/صفائح، قضبان/مسطحات، وأنابيب/مقاطع.
- قضيب / مسطح
- لوح / صفيحة
- صفيحة
- أنبوب / مقطع
| Mechanical Properties | |||
| Thickness (mm) | Proof Strength (Min.) | Yield Strength (Min.) | Elongation A50 mm % |
| Over 38.1 up to & incl. 50.8 | 393 MPa | 455 MPa | %5 |
| Over 50,8 up to & incl. 76,2 | 393 MPa | 448 MPa | %4 |
| Over 76,2 up to & incl. 101,6 | 386 MPa | 448 MPa | %4 |
| Over 101,6 up to & incl. 127 | 379 MPa | 441 MPa | %4 |
| Over 127 up to & incl. 152,4 | 372 MPa | 434 MPa | %4 |
حساب الوزن
