Soğuk Çekim Çubuk
Soğuk Çekim Boru
7075
Cold Drawn/Finished (CF) / AlZn5.5MgCu (Soğuk Çekim) / 7075 / T73511
| Kimyasal Kompozisyon | % Değer |
| Silicon (Si) | 0,00 - 0,40 |
| Chromium (Cr) | 0,18 - 0,28 |
| Manganese (Mn) | 0,00 - 0,30 |
| Magnesium (Mg) | 2,10 - 2,90 |
| Copper (Cu) | 1,20 - 2,00 |
| Titanium (Ti) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 5,10 - 6,10 |
| Aluminium (Al) | Balance |
| Fiziksel Özellikler | Değer |
| Yoğunluk | 2.81 g/cm³ |
| Erime Sıcaklığı | 477 °C |
| Isıl Genleşme K. | 23 µm/m.°C |
| Elastisite Modülü | 72 GPa |
| Isıl Kapasite | 155 W/m.K |
| Elektriksel İletkenlik | %33 IACS |
| Mekanik Özellikler | Değer |
| Akma Dayanımı | 420 MPa |
| Çekme Dayanımı | 513 MPa |
| Kesme Dayanımı | 303 MPa |
| Uzama | %8 |
| Sertlik | 135 HB |

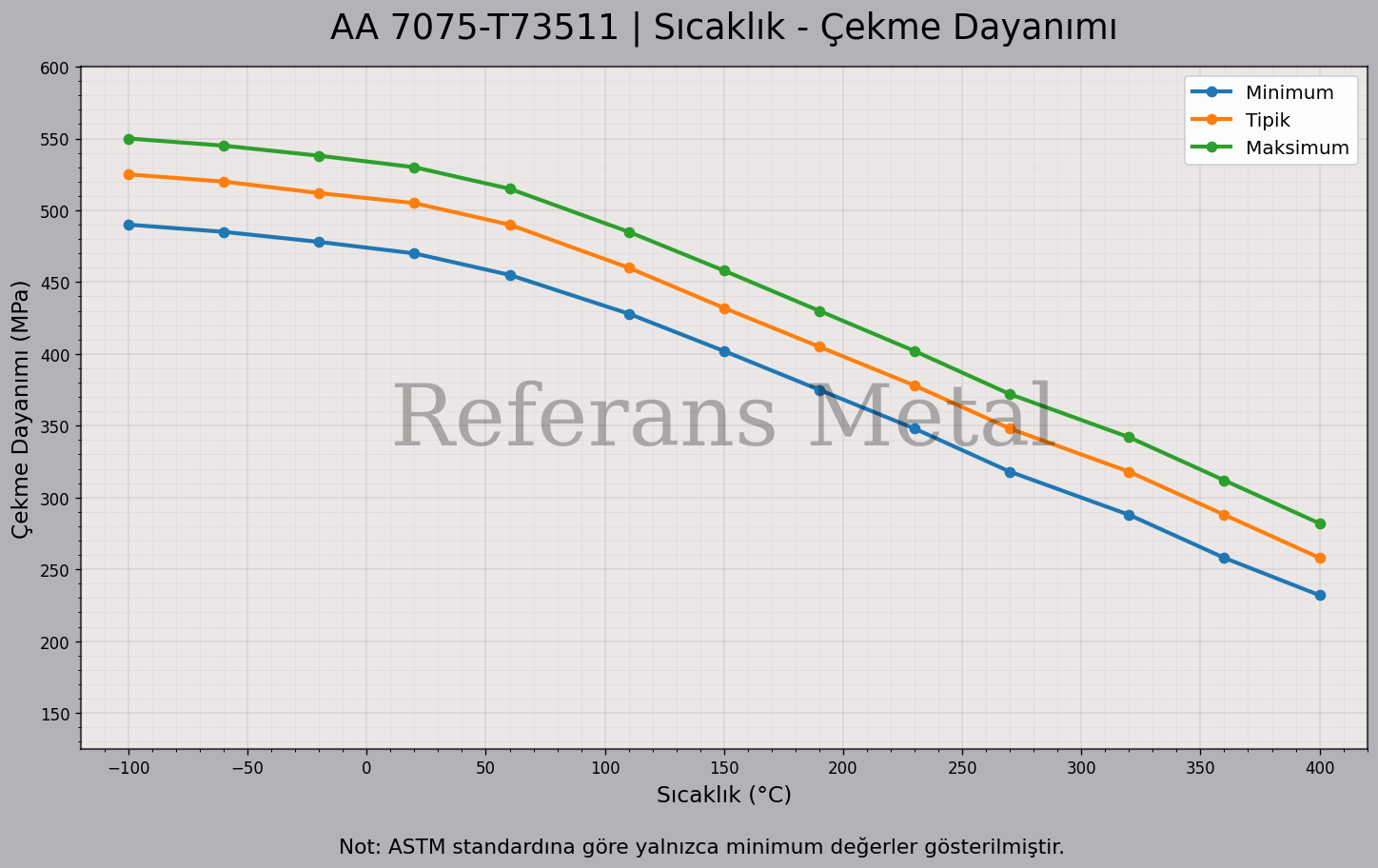

| 7075 T73511 Sıcaklık – Çekme Dayanımı Grafiği |
![]() |
| 7075 T73511 Kalınlık – Çekme Dayanımı Grafiği |
![]() |
| 7075 T73511 Çap – Çekme Dayanımı Grafiği |
![]() |
7075-T73511 alüminyum alaşımı, 7xxx serisi yüksek mukavemetli alüminyum alaşımları arasında yer alır ve özellikle gerilim korozyon çatlağına (SCC) karşı geliştirilmiş bir temper durumunu temsil eder. T73511 temperi; çözümleme ısıl işlemi, kontrollü aşırı yaşlandırma ve ardından gerilim giderme işlemlerini içerir. Bu özel işlem kombinasyonu, T6 temperine göre biraz daha düşük mukavemet sunarken, çok daha yüksek korozyon direnci ve boyutsal stabilite sağlar.
Korozyon direnci açısından, 7075-T73511 özellikle stres korozyon çatlağına karşı oldukça dayanıklıdır. T6 durumundaki 7075 alaşımı yüksek mukavemetine rağmen SCC’ye karşı hassas olabilirken, T73 ve türevleri bu sorunu önemli ölçüde azaltır. 2024 alaşımı da benzer şekilde korozyona karşı hassas olup genellikle kaplama gerektirirken, 5083 alaşımı doğal olarak çok daha yüksek korozyon direnci sunar. Buna rağmen 7075-T73511, yüksek mukavemet gerektiren ortamlarda dengeli bir çözüm sunar.
Mukavemet ve mekanik özellikler bakımından, 7075-T73511 yüksek çekme ve akma dayanımı sunar, ancak T6’ya göre bir miktar düşüktür. Bu durum, daha iyi tokluk ve çatlak ilerlemesine karşı direnç ile dengelenir. 6061-T6 ile karşılaştırıldığında çok daha yüksek mukavemet sağlar. 2024-T351 ile kıyaslandığında ise genellikle daha yüksek mukavemet ve daha iyi SCC direnci sunar. Bu nedenle kritik yapısal uygulamalarda sıklıkla tercih edilir.
İşlenebilirlik, büküm ve kaynak edilebilirlik açısından, 7075-T73511 iyi bir işlenebilirlik sunar, ancak yüksek mukavemet nedeniyle büküm işlemleri sınırlıdır ve dikkat gerektirir. T73511 temperi, T6’ya göre daha iyi gerilim giderilmiş bir yapı sunduğundan deformasyon kontrolü daha iyidir. Kaynak edilebilirlik genel olarak zayıftır; bu açıdan 6061 alaşımı çok daha avantajlıdır. Kaplanabilirlik açısından anodizasyon uygulanabilir, ancak bakır içeriği yüzey görünümünü etkileyebilir.
Titreşim davranışı ve kullanım alanları açısından, 7075-T73511 yüksek özgül mukavemet, iyi yorulma direnci ve geliştirilmiş korozyon performansı sayesinde özellikle havacılık, savunma ve kalıp sanayinde kullanılır. Uçak yapısal elemanları, kalıp plakaları, taşıyıcı parçalar ve yüksek yük altında çalışan sistemlerde yaygındır. 2024 alaşımı yorulma performansıyla öne çıkarken, 7075-T73511 daha yüksek mukavemet ve daha iyi çevresel dayanım kombinasyonu sunar.
MALZEME KOMPOZİSYONUNUN STANDARTLARI
7075 T73511 aşağıdaki standartlarda olabilmektedir.
• 7075 T73511 Ekstrüzyon çubuk; AMS QQ-A-200/11, AMS 4167, ASTM B221, EN 2127, EN 2632, EN 2315 BS 2 L160
• 7075 T73511 Ekstrüzyon lama; AMS QQ-A-200/11, AMS 4167, ASTM B221, EN 2127, EN 2632, EN 2315 BS 2 L160
• 7075 T73511 Ekstrüzyon boru; AMS QQ-A-200/11, AMS 4167, ASTM B221, EN 2127, EN 2632, EN 2315 BS 2 L160
• 7075 T73511 Ekstrüzyon profil; AMS QQ-A-200/11, AMS 4167, ASTM B221, EN 2127, EN 2632, EN 2315 BS 2 L160
7075 T73511 için Karakteristik Özellikler:
- Mukavemet: Vasatüstü-İyi
- İşlenebilirlik: Makul
- Kaynak Edilebilirlik: Zayıf
- Şekil Alma: İyi
- Korozyon Direnci: Çokiyi
- Isıl İşlem: Evet
7075 T73511 için Çok Bilinen Bazı Uygulamalar:
Yüksek hassasiyet isteyen otomotiv parçalarında,
Uçak motorlarında
Hava taşıtlarında bağlantı aparatı olarak
STOK
7075 T73511 Çubuk/ Lama ve Boru / Profil / Ekstrüzyon şeklinde tedarik edilmektedir.
- Çubuk / Lama
- Boru / Profil / Ekstrüzyon



Ağırlık Hesaplama
