AS 9100
SPACE 2009
AS 9120
5005
EN AW / AlMg1 / 5005 / H111
| 化学性质 | % 值 |
| Silicon (Si) | 0,00 - 0,30 |
| Chromium (Cr) | 0,00 - 0,10 |
| Manganese (Mn) | 0,00 - 0,20 |
| Magnesium (Mg) | 0,50 - 1,10 |
| Copper (Cu) | 0,00 - 0,20 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,25 |
| Aluminium (Al) | Balance |
| 物理特性 | 值 |
| Density | 2.68 g/cm³ |
| Melting Point | 607 °C |
| Thermal Expansion | 23.7 µm/m.°C |
| Modulus of Elasticity | 68 GPa |
| Thermal Conductivity | 200 W/m.K |
| Electrical Resistivity | 52% IACS |
| 机械性能 | 值 |
| Proof Strength | 41.4 MPa |
| Yield Strength | 124 MPa |
| Shear Strength | 75 MPa |
| Elongation A50 mm | 7% |
| Hardness | 28 HB |

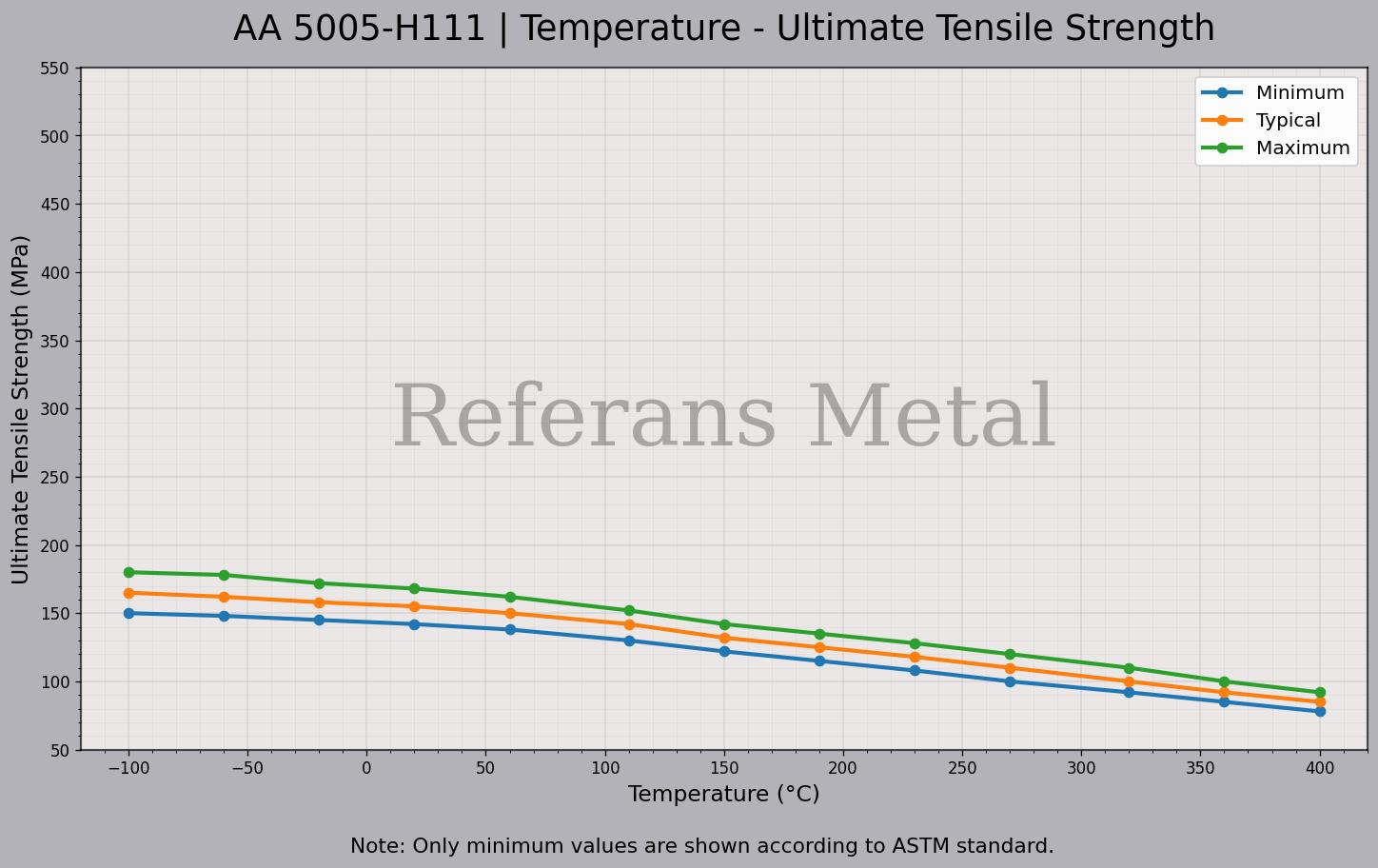

| 5005 H111 温度 – 抗拉强度极限曲线图 |
 |
| 5005 H111 厚度 – 抗拉强度极限曲线图 |
 |

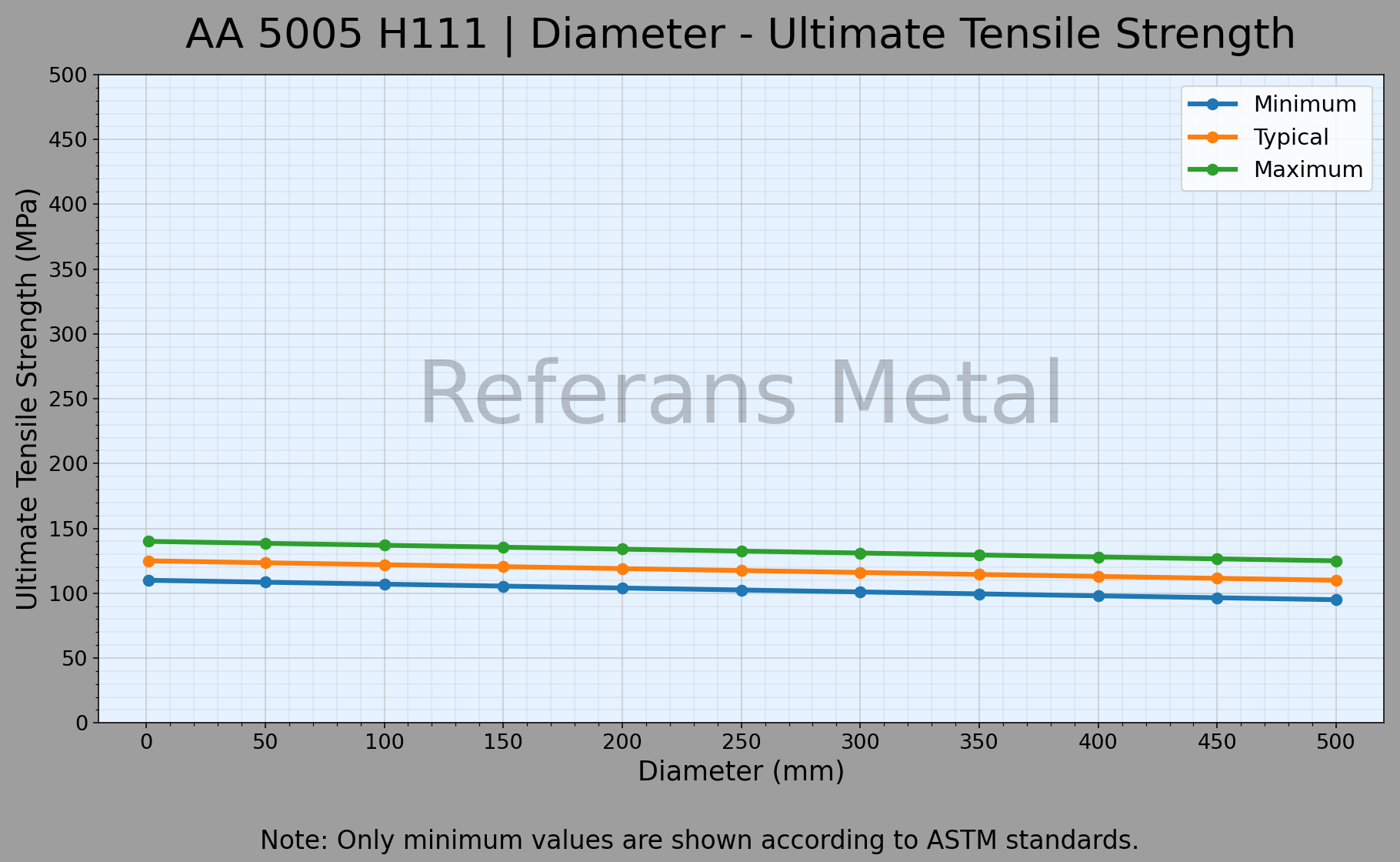

| 5005 H111 直径 – 抗拉强度极限曲线图 |
 |
5005 H111铝合金是一种含镁（Mg）的材料，属于5xxx系列，具有较低程度的加工硬化（冷加工）。H111状态仅提供非常有限的强度提升，同时保持优异的延展性和成形性。该合金在耐腐蚀性方面表现突出，在大气环境、潮湿环境以及轻微化学作用条件下具有长期耐久性。它可安全用于海洋环境和户外应用。
在强度方面，5005 H111的强度低于H14和H34状态，但具有更高的延展性。与3003 H111相比，其强度水平相似，但具有更好的表面质量。与5052-H32相比，其强度明显较低，但具有更好的表面均匀性和外观优势。与6061-T6相比，其强度远低，但在耐腐蚀性和成形性方面更具优势。
在加工性能方面，5005 H111属于中等水平；虽然不适合高效机械加工，但在板材和板料形式下易于加工。其弯曲性能非常优异，开裂风险几乎为零，因此非常适合复杂几何形状和深冲工艺。在冷成形过程中表现出色。
在表面处理性能方面，5005 H111表现出优异性能。经过阳极氧化后，可以获得光滑且均匀的表面。因此，它被广泛应用于建筑和装饰领域。同时，它也适用于喷涂和其他表面处理工艺。此外，在振动响应方面具有良好的阻尼能力，可在振动环境中保持稳定性能。
其焊接性能非常优良，可通过MIG和TIG等常见焊接方法轻松连接。这一特性在轻量化结构制造中具有重要优势。5005 H111铝合金广泛应用于建筑覆层、装饰面板、室内应用、标识与广告、运输设备以及电子外壳等多个领域。在需要高成形性、美观表面和优异耐腐蚀性能的应用中尤为突出。
材料组合标准
5005 H111 可按以下标准供应：
• 5005 H111 板材；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B209, BS N41
• 5005 H111 冷拉棒；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B211
• 5005 H111 冷拉扁条；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B211
• 5005 H111 冷拉线；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B211
• 5005 H111 冷拉管；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B210
• 5005 H111 挤压棒；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B221
• 5005 H111 挤压扁条；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B221
• 5005 H111 挤压线；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B221
• 5005 H111 挤压管；ISO AlMg1, DIN AlMg1, WNR 3.3315, UNS A95005, ASTM B221
5005 H111 的特性：
- 强度：低
- 可加工性：差
- 可焊性：很好
- 成形性：一般
- 耐腐蚀性：非常好
- 热处理：否
5005 H111 的一些常见应用：
饮料罐，
电导线及其护套，
以及厨房用具。
库存
5005 H111 可生产/供应为板材、管材/型材以及棒材/扁条形式。
- 棒材/扁条
- 管材/型材
- 板材
计算 重量计算
