AS 9100
SPACE 2009
AS 9120
لوحات/ طباقات
صاج
قضيب
أنابيب
2033
ASME SB211 / AW-2033 / 2033 / T3
| Chemical Properties | % Value |
| Silicon (Si) | 0,10 - 1,20 |
| Chromium (Cr) | 0,00 - 0,15 |
| Manganese (Mn) | 0,40 - 1,00 |
| Magnesium (Mg) | 0,20 - 0,60 |
| Copper (Cu) | 2,20 - 2,70 |
| Titanium (Ti) | 0,00 - 0,10 |
| Iron (Fe) | 0,00 - 0,50 |
| Zinc (Zn) | 0,00 - 0,50 |
| Aluminium (Al) | Balance |
| Nickel (Ni) | 0,00 - 0,15 |
| Physical Properties | Value |
| Density | 2.77 g/cm³ |
| Melting Point | 502 °C |
| Thermal Expansion | 22,9 µm/m.°C |
| Modulus of Elasticity | 70 GPa |
| Thermal Conductivity | 151 W/m.K |
| Electrical Resistivity | 0,046 Ωmm² /m |
| Mechanical Properties | Value |
| Proof Strength | 230 MPa |
| Yield Strength | 355 MPa |
| Shear Strength | 283 MPa |
| Elongation A50 mm | 8% |
| Hardness | 100 HB |

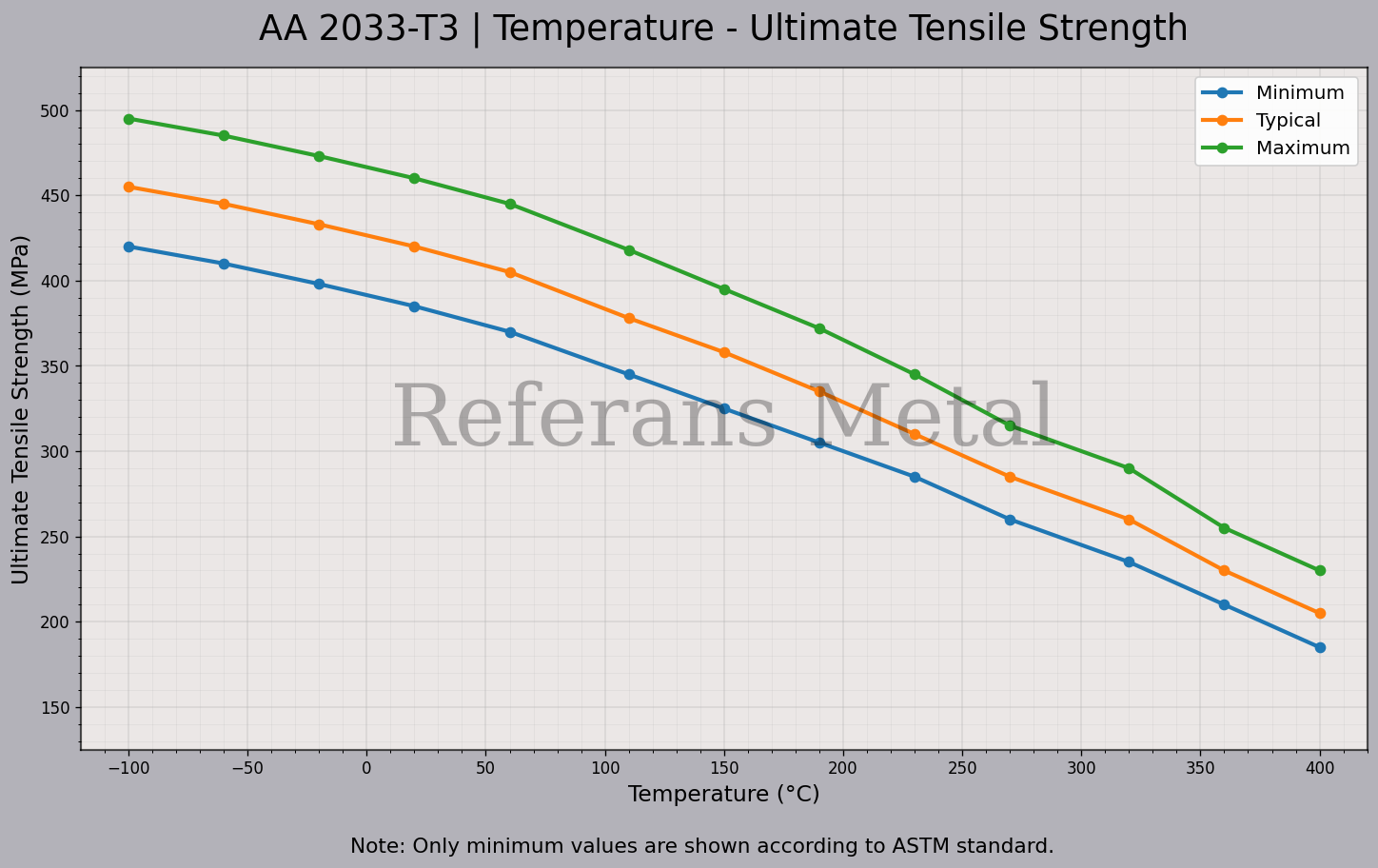

| 2033 T3 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

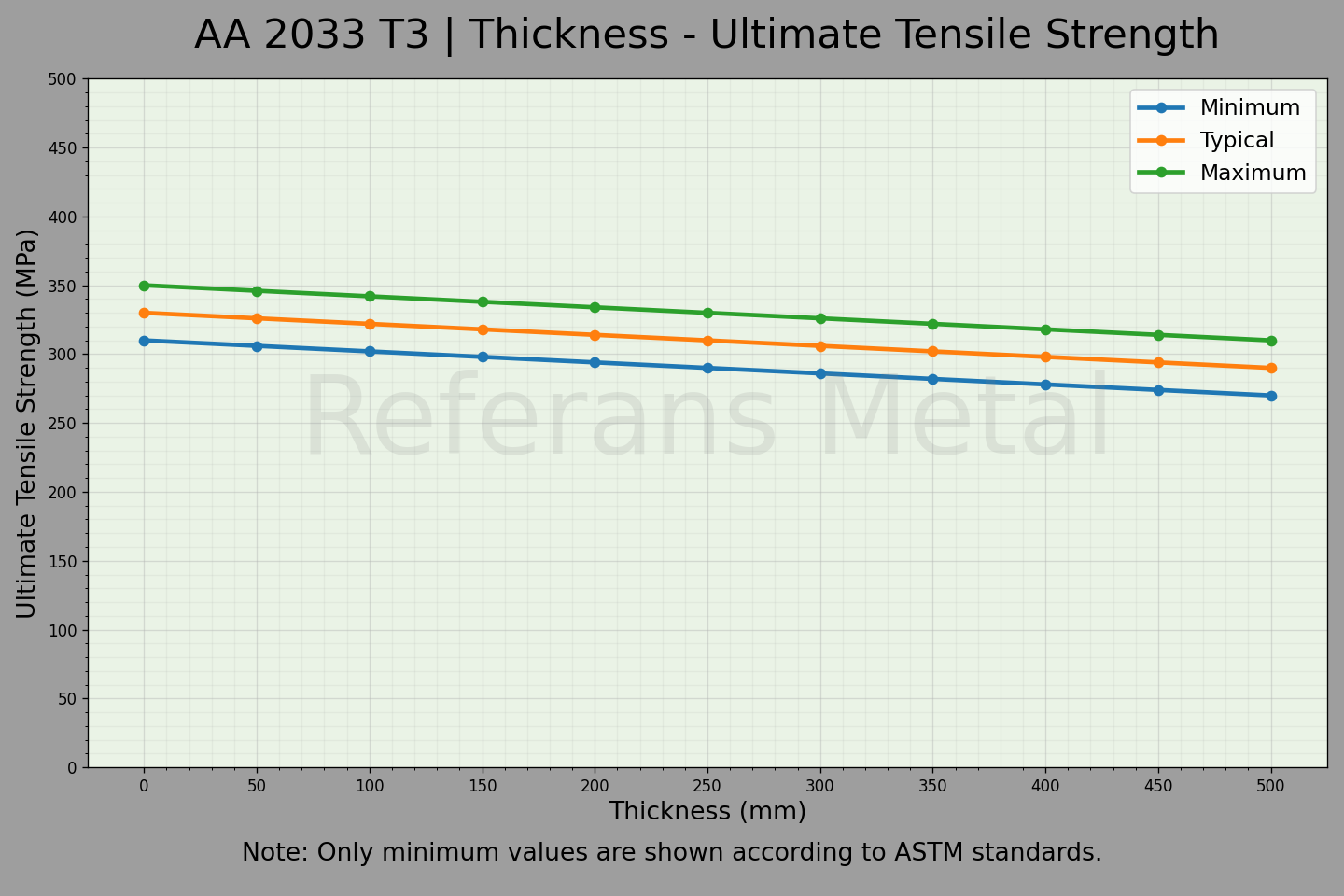

| 2033 T3 السماكة – مخطط مقاومة الشد القصوى |
 |
| 2033 T3 القطر – مخطط مقاومة الشد القصوى |
 |

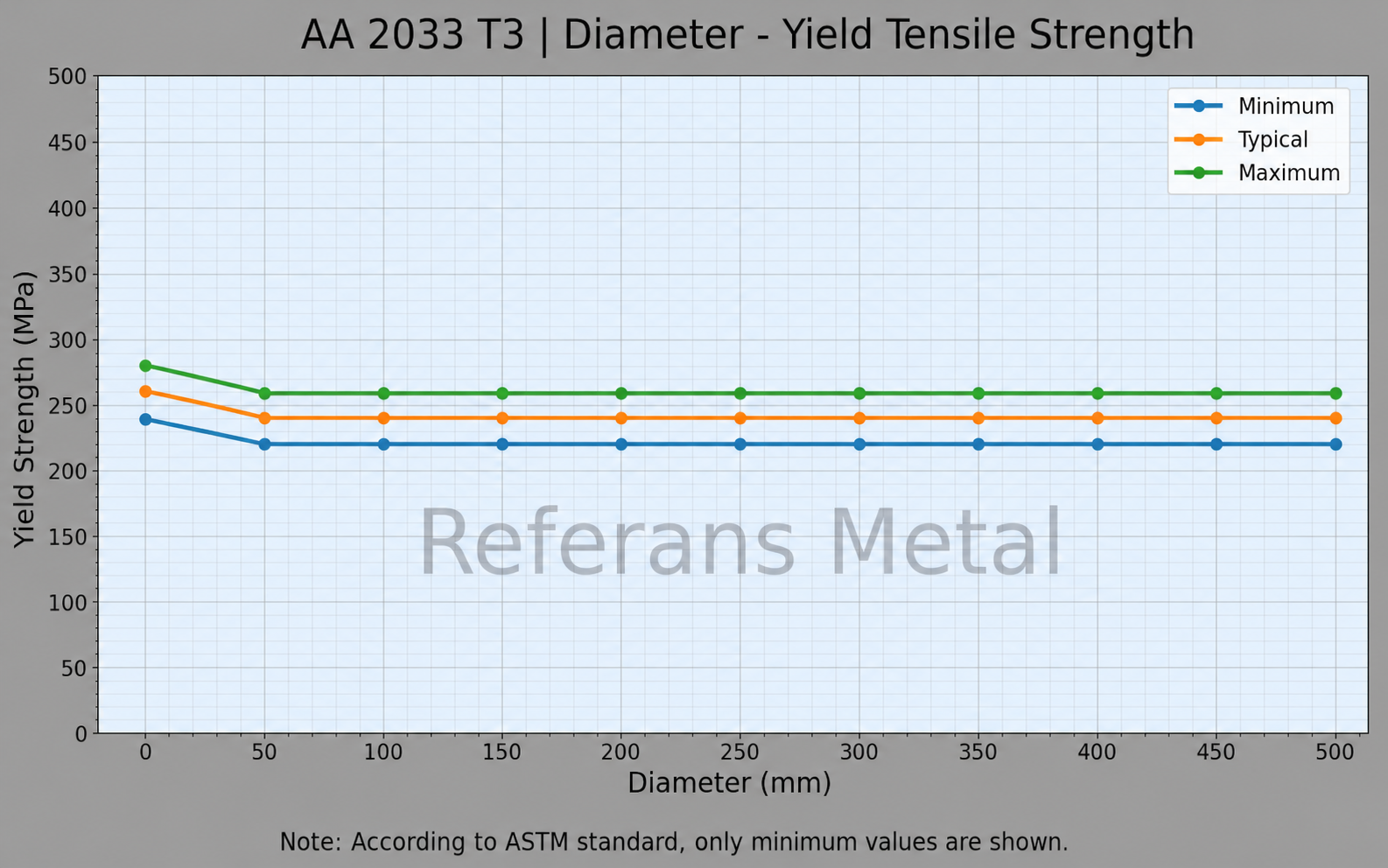

| 2033 T3 القطر – مقاومة الخضوع الشدّي |
 |
سبيكة الألومنيوم 2033-T3 تنتمي إلى سلسلة الألومنيوم-النحاس (Al-Cu) وهي مادة توفر قوة عالية ومقاومة جيدة للإجهاد. تُستخدم هذه السبيكة بشكل خاص في صناعات الطيران والدفاع. تشير حالة T3 إلى بنية تم إزالة الإجهاد منها بعد المعالجة الحرارية والتقسية والتعتيق الطبيعي، مما يوفر أداءً ميكانيكيًا عاليًا واستقرارًا أبعاديًا.
.png)
مقاومة التآكل في سبيكة 2033-T3 متوسطة وتتطلب طلاءات واقية خاصة في البيئات البحرية. مقارنةً بسبيكة 6061 فهي أقل، لكنها مشابهة لسبيكة 2024. يمكن تحسين مقاومة السطح باستخدام الأكسدة الأنودية وطلاء Alclad، مما يوفر ميزة مهمة للاستخدام الخارجي.
من حيث القوة، فإن سبيكة 2033-T3 أقل من 7075 لكنها أعلى بشكل ملحوظ من 6061، مما يجعلها مناسبة للتطبيقات التي تتطلب تحمل أحمال عالية دون هشاشة مفرطة. كما أنها تتمتع بمقاومة جيدة للإجهاد وأداء موثوق تحت الاهتزاز.
قابلية التشغيل والثني متوازنة، ورغم أن قابلية التشغيل أقل من 2011، إلا أنه يمكن تشغيلها مع الحفاظ على سلامة الهيكل. قابلية الثني محدودة، ولا يُنصح بالتشوهات الكبيرة في حالة T3. قابلية اللحام ضعيفة، وغالبًا ما يتم استخدام التثبيت الميكانيكي أو البرشمة.
مجالات الاستخدام تشمل هياكل الطائرات، والهياكل الحاملة، وأجزاء السيارات عالية الأداء، ومكونات الصناعات الدفاعية. بفضل قدرتها على تخميد الاهتزازات، فهي مناسبة للبيئات ذات الأحمال الديناميكية العالية، وتُستخدم كبديل لسبائك 2024 و7075 عند الحاجة إلى توازن بين القوة وقابلية التشغيل.
معايير تركيبة المادة
يمكن توفير 2033 T3 وفقًا للمعايير التالية.
• 2033 T3 قضيب سحب بارد; 2000/53/EU(ELV)-2018/740/EU(RoHS II),UNS A92033,ASTM B211
• 2033 T3 شريحة سحب بارد; 2000/53/EU(ELV)-2018/740/EU(RoHS II),UNS A92033,ASTM B211
• 2033 T3 أنبوب سحب بارد; 2000/53/EU(ELV)-2018/740/EU(RoHS II),UNS A92033,ASTM B210
الخصائص المميزة لـ 2033 T3:
- القوة: جيدة جدًا
- قابلية التصنيع: جيدة جدًا
- قابلية اللحام: متوسطة
- التشكيل: عالية
- مقاومة التآكل: منخفضة
- المعالجة الحرارية: نعم
بعض التطبيقات المعروفة لـ 2033 T3:
في صناعة السيارات،
الأجزاء الميكانيكية الدقيقة،
إنتاج البراغي والصواميل.
المخزون
يتوفر 2033 T3 بأشكال قضيب / شريحة وأنابيب / مقاطع.
- قضيب / شريحة
- أنبوب / مقطع
| Mechanical Properties | |||
| Thickness (mm) | Proof Strength (Min.) | Yield Strength (Min.) | Elongation A50 mm % |
| Over 2,5 up to & incl. 30,00 mm | 240 MPa | 370 MPa | 7% |
| Over 30 up to & incl. 80,00 mm | 220 MPa | 340 MPa | 7% |
حساب الوزن
