AS 9100
SPACE 2009
AS 9120
لوحات/ طباقات
صاج
قضيب
أنابيب
3003
AMS QQ-A-225/2 / AlMn1Cu / 3003 / H18
| Chemical Properties | % Value |
| Silicon (Si) | 0,00 - 0,60 |
| Manganese (Mn) | 1,00 - 1,50 |
| Copper (Cu) | 0,05 - 0,20 |
| Iron (Fe) | 0,00 - 0,70 |
| Zinc (Zn) | 0,00 - 0,10 |
| Aluminium (Al) | Balance |
| Physical Properties | Value |
| Density | 2.73 g/cm³ |
| Melting Point | 643 °C |
| Thermal Expansion | 23.2 µm/m.°C |
| Modulus of Elasticity | 69 GPa |
| Thermal Conductivity | 154 W/m.K |
| Electrical Resistivity | 44 % IACS |
| Mechanical Properties | Value |
| Proof Strength | 186 MPa |
| Yield Strength | 200 MPa |
| Shear Strength | 110 MPa |
| Elongation A50 mm | %15 |
| Hardness | 56 HB |

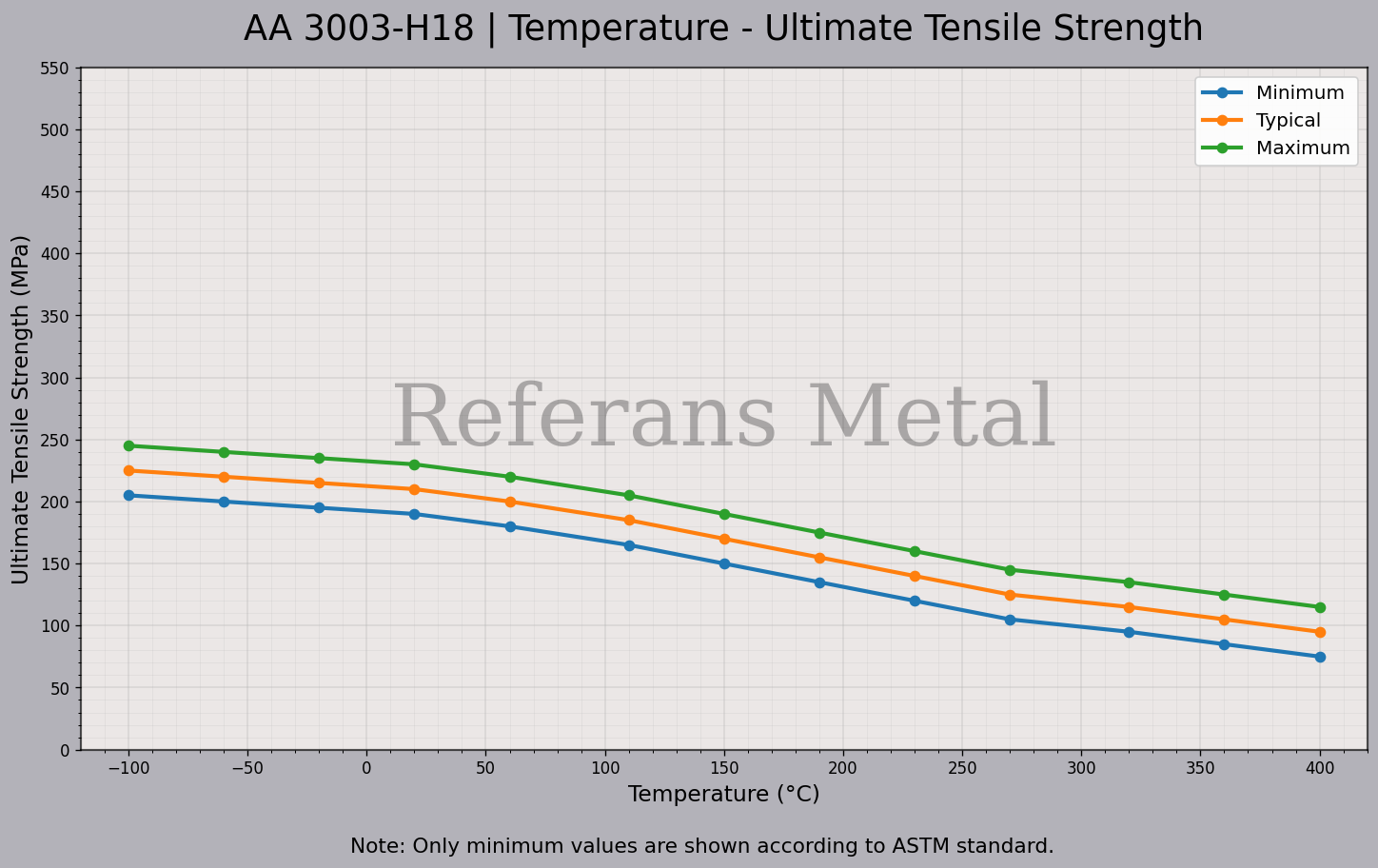

| 3003 H18 درجة الحرارة – مخطط مقاومة الشد القصوى |
 |

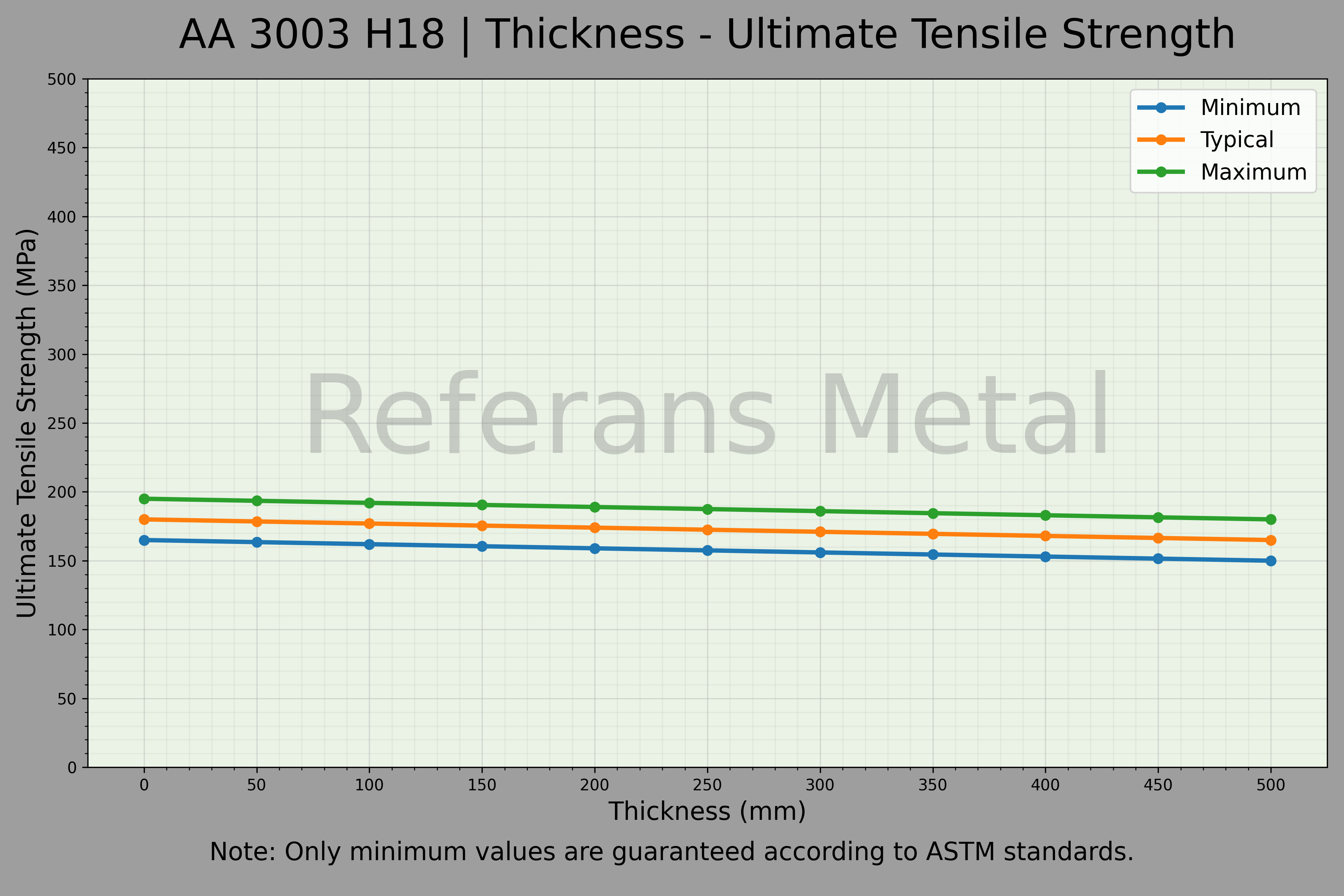

| 3003 H18 السماكة – مخطط مقاومة الشد القصوى |
 |

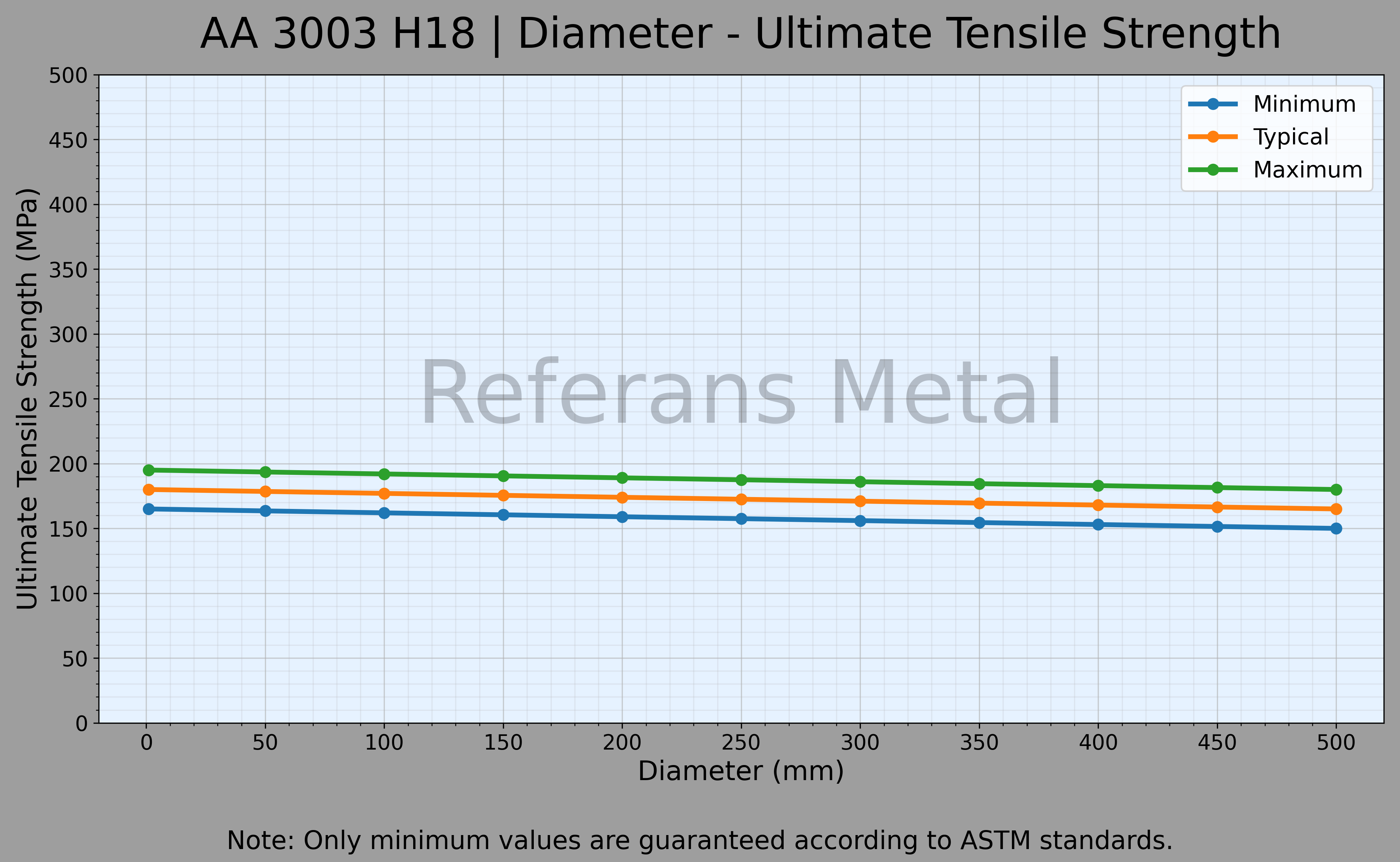

| 3003 H18 القطر – مخطط مقاومة الشد القصوى |
 |
سبائك الألمنيوم 3003 H18 معروفة بقوتها العالية، مقاومتها الممتازة للتآكل، وقابليتها الجيدة للمعالجة. محتوى سبائك الألمنيوم والمنغنيز يجعلها خيارًا مثاليًا للتطبيقات الخارجية والبيئات الرطبة. تشير حالة H18 إلى أن السبائك مقواة بالكامل، مما يوفر زيادة في القوة مع تقليل القابلية للتشكيل. تُستخدم عادةً في المشاريع التي تتطلب قوة عالية وخفة وزن.
تُستخدم هذه السبائك على نطاق واسع في البناء، معدات المطبخ، أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، الحاويات الكيميائية، وصناعة اللوحات. 3003 H18 يمكن تطبيق عملية التأكسد الأنودي، التي تُكوّن طبقة واقية على السطح لتعزيز مقاومة التآكل وتوفير مظهر جمالي. كما يمكن لحامها بسهولة باستخدام تقنيات اللحام TIG أو MIG.
من حيث التشكيل والثني، تمتلك سبائك الألمنيوم 3003 H18 قابلية تشكيل محدودة بسبب قوتها العالية. التركيب المقوى بالكامل يزيد من خطر التشقق في عمليات التشكيل المعقدة، لذلك فهي أكثر ملائمة لعمليات الثني والتشكيل البسيطة. مع ذلك، توفر استقرارًا ميكانيكيًا جيدًا في البيئات ذات الاهتزازات المتوسطة والمتطلبات العالية للمتانة.
تشمل مزايا هذه السبائك القوة العالية، مقاومة ممتازة للتآكل، وقابلية جيدة للحام؛ بينما تشمل العيوب قابلية تشكيل منخفضة ومرونة محدودة في بعض التطبيقات. تجعل هذه الخصائص سبائك الألمنيوم 3003 H18 خيارًا مثاليًا للمشاريع التي تتطلب المتانة، خفة الوزن، ومقاومة التآكل.
يمكن إنتاج 3003 H18 وفقًا للمعايير التالية:
• 3003 H18 قضيب بثق; AMS QQ-A-200/1، ASTM B221، UNS A93003، AFNORA-M1، UNEL-3810، UNI 9003/1 DIN ALMnCu، WNR 3.0517، ISO AlMn1Cu
• 3003 H18 لوح بثق; AMS QQ-A-200/1، ASTM B221، UNS A93003، AFNORA-M1، UNEL-3810، UNI 9003/1 DIN ALMnCu، WNR 3.0517، ISO AlMn1Cu
• 3003 H18 أنبوب بثق; AMS QQ-A-200/1، ASTM B221، UNS A93003، AFNORA-M1، UNEL-3810، UNI 9003/1 DIN ALMnCu، WNR 3.0517، ISO AlMn1Cu
• 3003 H18 قضيب مسحوب بارد; AMS QQ-A-225/2، ASTM B211، UNS A93003، AFNORA-M1، UNEL-3810، UNI 9003/1 DIN ALMnCu، WNR 3.0517، ISO AlMn1Cu
• 3003 H18 لوح مسحوب بارد; AMS QQ-A-225/2، ASTM B211، UNS A93003، AFNORA-M1، UNEL-3810، UNI 9003/1 DIN ALMnCu، WNR 3.0517، ISO AlMn1Cu
• 3003 H18 أنبوب مسحوب بارد; AMS QQ-A-225/2، ASTM B211، UNS A93003، AFNORA-M1، UNEL-3810، UNI 9003/1 DIN ALMnCu، WNR 3.0517، ISO AlMn1Cu
عوامل اختيار 3003 H18
- القوة: متوسطة
- قابلية التشغيل: جيدة
- قابلية اللحام: جيدة جدًا
- قابلية التشكيل: جيدة
- مقاومة التآكل: ممتازة
- المعالجة الحرارية: لا يوجد
بعض التطبيقات الشائعة لـ 3003 H18
مكونات الأسقف الصوتية،
في صناعة الأغذية،
في آلات التعبئة والتغليف.
يتم إنتاج / توريد 3003 H18 في شكل قضبان دائرية / صفائح وأنابيب / ملفات.
- قضبان دائرية / صفائح
- أنابيب / ملفات
حساب الوزن
