Die Aluminiumlegierung 7475-T651 ist eine Legierung der 7xxx-Serie, die zum Al-Zn-Mg-Cu-System gehört, und wurde für technische Anwendungen entwickelt, die eine sehr hohe Festigkeit erfordern. Diese Legierung ist besonders bekannt für ihre hohe Zugfestigkeit, gute Bruchzähigkeit und Ermüdungsbeständigkeit. Die Zustandsbezeichnung T651 zeigt an, dass das Material lösungsgeglüht, spannungsarm gemacht und künstlich gealtert wurde. Dadurch bietet die Legierung sowohl Maßstabilität als auch hohe mechanische Leistungsfähigkeit. Sie wird häufig für Strukturkomponenten in der Luft- und Raumfahrt sowie in der Verteidigungsindustrie eingesetzt.

In Bezug auf die Korrosionsbeständigkeit zeigt die Legierung 7475 eine bessere Beständigkeit gegen Spannungsrisskorrosion (Stress Corrosion Cracking – SCC) als viele hochfeste Aluminiumlegierungen. Besonders im Vergleich zur Legierung 7075 bietet sie eine höhere Bruchzähigkeit und eine verbesserte SCC-Beständigkeit. Allerdings erreicht sie nicht das gleiche Niveau an Korrosionsbeständigkeit wie marine Legierungen wie 5083 oder 6061. Daher werden in vielen Anwendungen Eloxieren, Alclad-Plattierung oder schützende Oberflächenbehandlungen eingesetzt, um die Umweltbeständigkeit zu erhöhen.

Hinsichtlich der Festigkeitseigenschaften erreicht die Legierung 7475-T651 sehr hohe Werte. Typischerweise liegt die Zugfestigkeit bei etwa 500–540 MPa, während die Streckgrenze etwa 430–470 MPa beträgt. Diese Werte sind höher als bei der Legierung 2024-T3 und erreichen in einigen Fällen Werte nahe der Legierung 7075-T6. Dennoch kann die Legierung 7475 eine bessere Bruchzähigkeit und Ermüdungsbeständigkeit als 7075 bieten, weshalb sie für kritische Flugzeugstrukturen geeignet ist.

Hinsichtlich der Bearbeitbarkeit und Umformbarkeit bietet die Legierung 7475-T651 eine gute Zerspanbarkeit, jedoch ist ihre Biegefähigkeit begrenzt, da sie eine hochfeste Struktur besitzt. Biegeoperationen werden normalerweise in T73- oder weicheren Zuständen durchgeführt. Ihre Schweißbarkeit ist gering, da Zn-Mg-Cu-Legierungen der 7xxx-Serie während des Schweißens zu Rissbildung neigen. Stattdessen werden häufig mechanische Verbindungen, Nieten oder Klebeverbindungen verwendet.

In Bezug auf Beschichtbarkeit und Vibrationsverhalten kann die Legierung 7475 wirksam durch Eloxieren, Alclad-Plattierung und verschiedene Oberflächenbehandlungen geschützt werden. Das Material zeigt außerdem eine gute Ermüdungsbeständigkeit und stabile mechanische Eigenschaften unter Vibrationsbelastung. Daher wird diese Legierung häufig in Flugzeugrumpfplatten, Tragflächenstrukturen, militärischen Flugzeugkomponenten, Raumfahrtstrukturen und Hochleistungs-Luftfahrtteilen eingesetzt. Insgesamt nimmt die Legierung 7475 zusammen mit den Legierungen 2024, 7075 und 7050 eine wichtige Stellung unter den hochfesten Luftfahrt-Aluminiumlegierungen ein.

STANDARDS DER MATERIALZUSAMMENSETZUNG

7475 T651 ist nach folgenden Standards verfügbar:
• 7475 T651 Blech; AMS 4090 Alloy 7475, UNS A97475, AlZn5.5MgCu


Mindestbruchzähigkeit von 7475 T651

(Fracture Toughness)

KIc: ksi√in. (MPa√m)
Temperatur  Dicke  L-T  T-L
T651  1,250–1,500 in.  30,0 (33,0)  28,0 (30,8)
(31,75–38,10 mm)

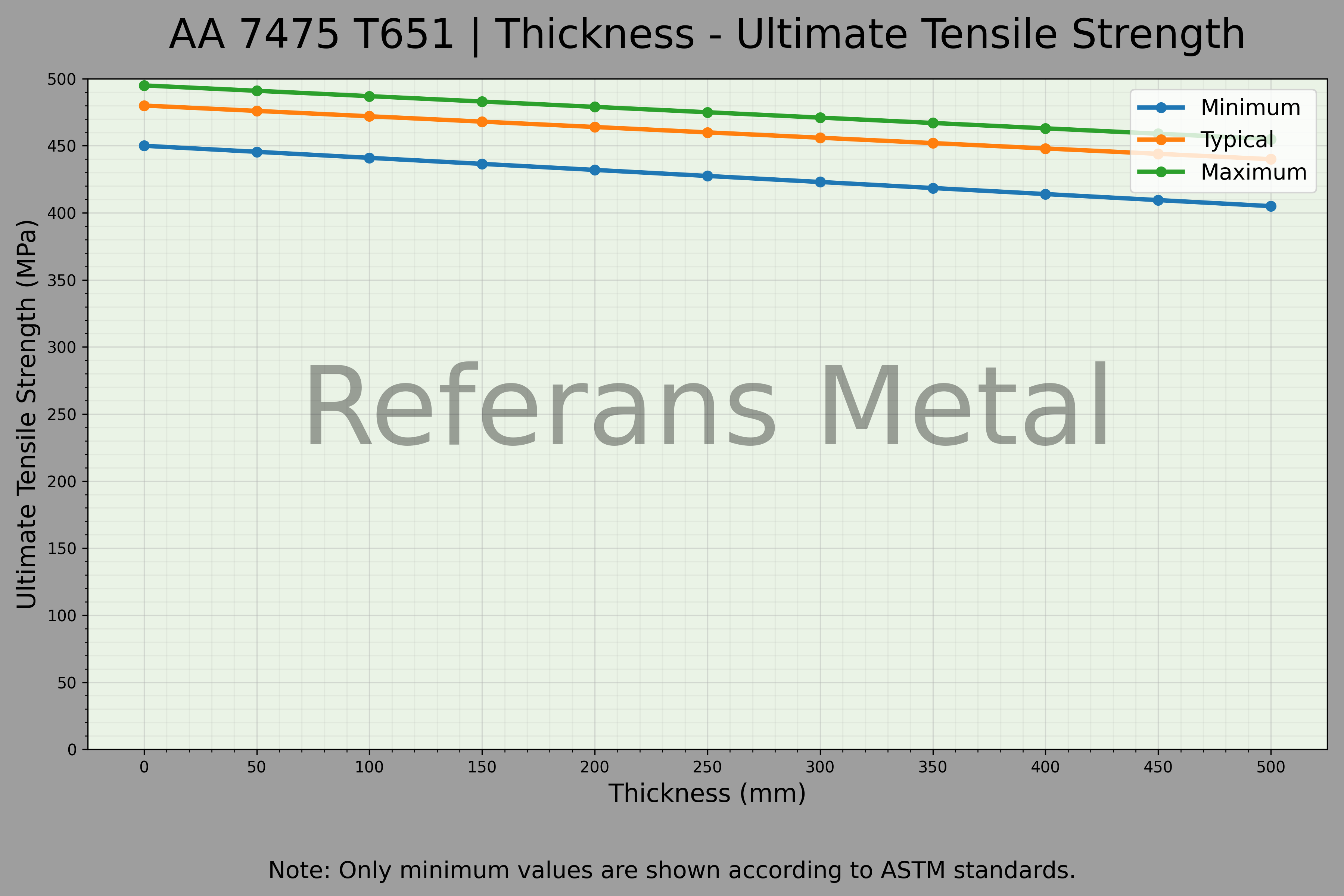

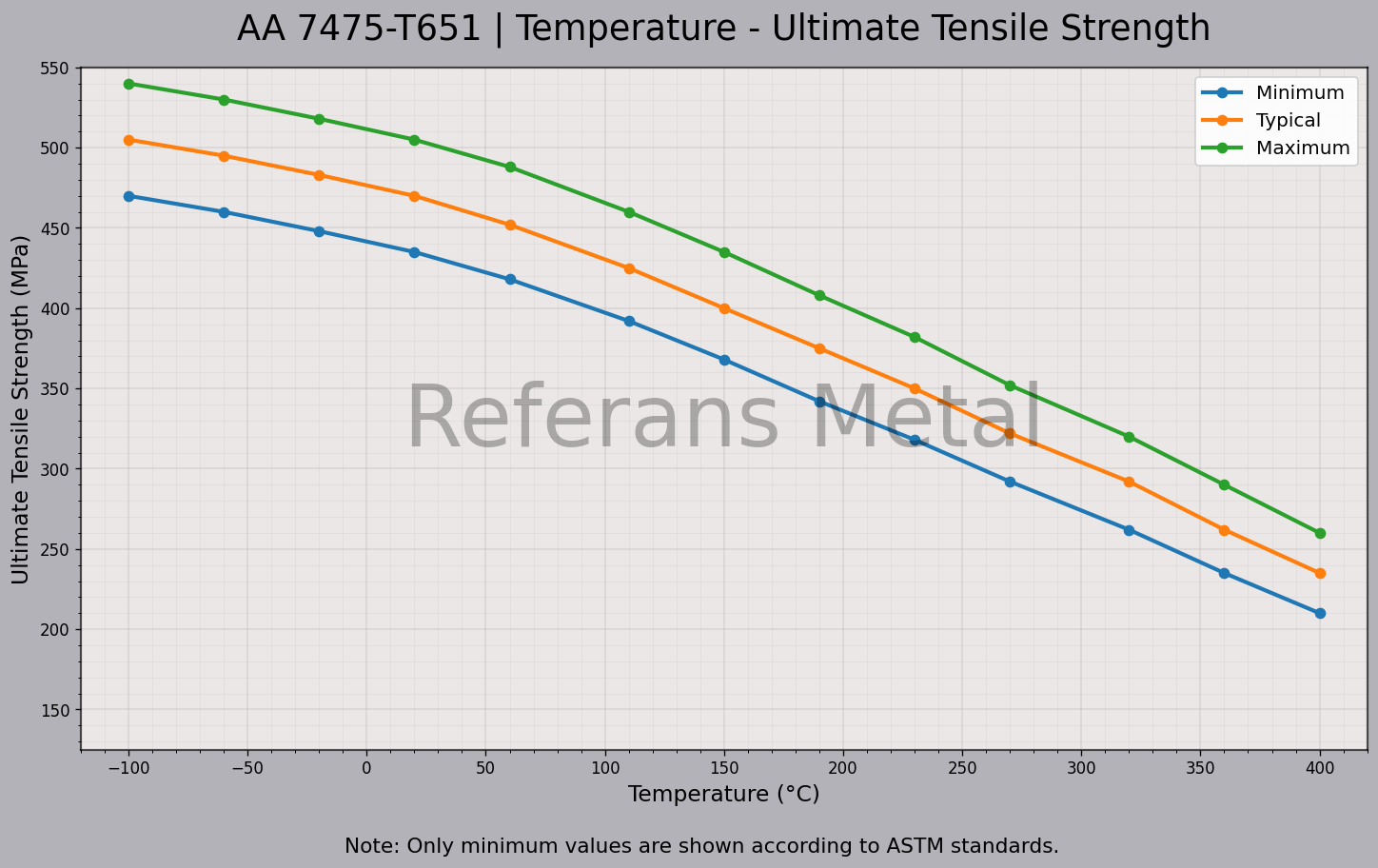

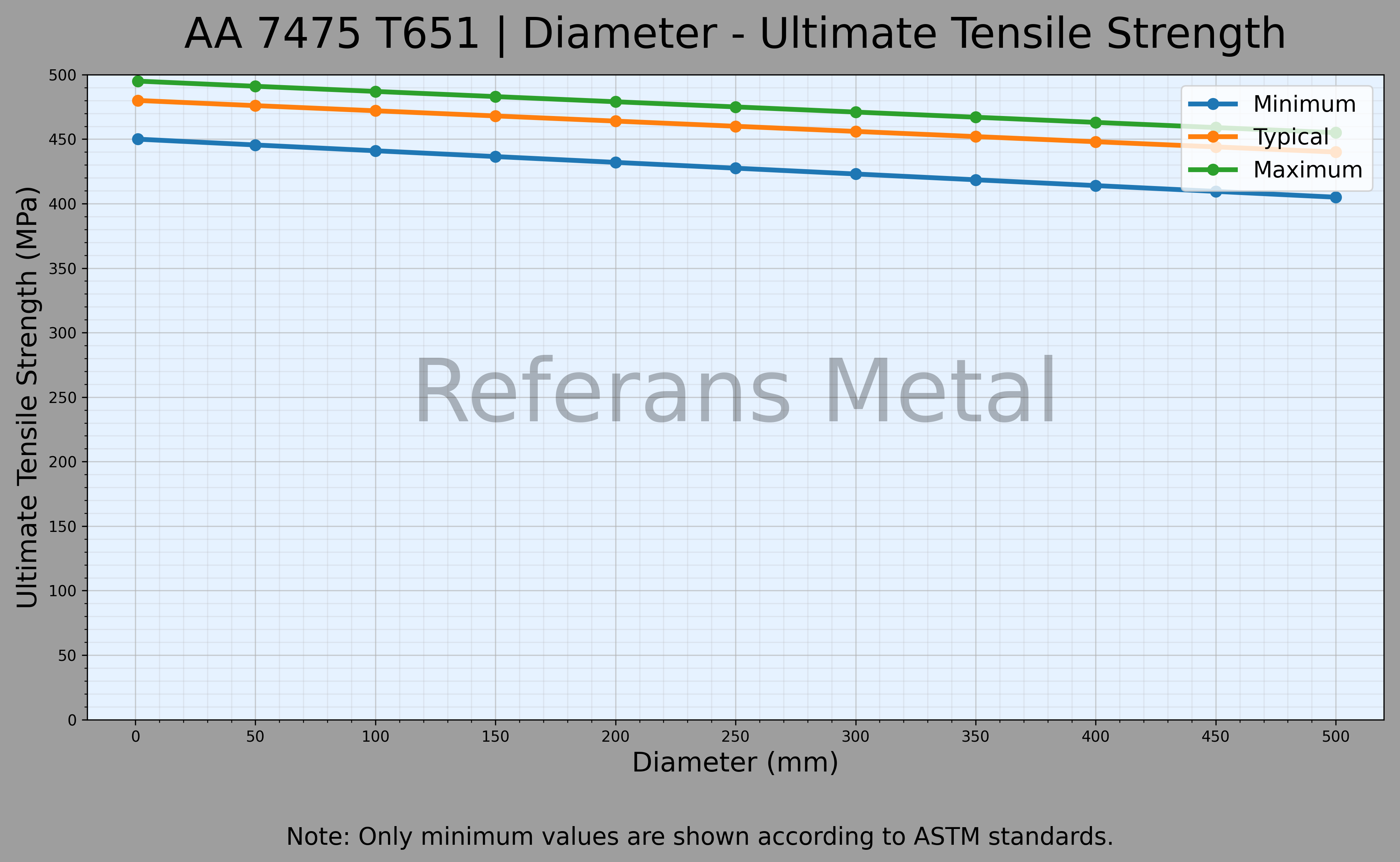

Charakteristische Eigenschaften von 7475 T651:

• Festigkeit: Sehr gut
• Bearbeitbarkeit: Gut
• Schweißbarkeit: Niedrig
• Formbarkeit: Niedrig
• Korrosionsbeständigkeit: Normal
• Wärmebehandlung: Ja


Bekannte Anwendungen von 7475 T651:
Für Flugzeugteile, insbesondere Flügelteile und Verbindungselemente.
Für Flugzeugrümpfe.
In geschlossenen Systemen unter hohen dynamischen Kräften als Schutzkomponenten zwischen Abschnitten.


LAGERBESTAND
Verfügbar als EN AW 7475 T651 Blech/Platte und Band.

• Blech / Platte
• Band
