Die Legierung 6061 ist eine „wärmehärtbare“ Aluminiumlegierung, die Legierungselemente wie Magnesium (Mg) und Silizium (Si) enthält und ein vielseitiges Gleichgewicht zwischen Wärmeleitfähigkeit, Leichtigkeit und Festigkeit bietet. Die typische chemische Zusammensetzung der Legierung umfasst etwa 0,8–1,2 % Mg und 0,4–0,8 % Si; Spurenelemente wie Kupfer (Cu), Eisen (Fe) und Chrom (Cr) sind in sehr geringen Mengen vorhanden. Dank dieser Zusammensetzung bietet 6061 eine leichte Struktur mit einem vorteilhaften Verhältnis von Festigkeit zu Dichte: Die Dichte beträgt etwa 2,70 g/cm³, was sie zu einer deutlich leichteren Alternative zu Stahl macht.

Die mechanische Leistung von 6061 variiert stark je nach „Temper“ (Wärmebehandlung/Glühen/Auslagerung). Zum Beispiel ist das Material im geglühten Zustand 6061‑O sehr weich und hoch duktil: Die Dehnung unter Belastung kann 15–25 % erreichen, was Biege- und Umformprozesse erleichtert. Andererseits wird 6061 häufig in höherfesten Ausführungen (z. B. T6) verwendet; in diesem Fall liegt die Zugfestigkeit bei 260–310 MPa, die Streckgrenze bei etwa 240–275 MPa und die Dehnung bei etwa 8–12 %. Dadurch wird 6061 zu einer ausgewogenen Legierung, die sowohl Festigkeit als auch ausreichende Duktilität bietet.

Bezüglich der Bearbeitbarkeit ist 6061 sehr gut geeignet. Bei zerspanenden Prozessen wie CNC-Fräsen, Bohren oder Schneiden bieten die weichen oder mittelharten Zustände—insbesondere geglüht (O) oder T4—eine gute Oberflächenqualität, gleichmäßige Spanbildung und einfache Verarbeitung. Darüber hinaus ist 6061 für seine hervorragende Schweißbarkeit bekannt: Hochwertige und dauerhafte Verbindungen können mit Schweißverfahren wie MIG oder TIG erzielt werden. In hochfesten Zuständen wie T6 kann jedoch die beim Schweißen entstehende Wärme Härte und Eigenschaften verändern, daher ist eine ordnungsgemäße Gestaltung der Schweißzone und die Einhaltung erforderlicher Vorsichtsmaßnahmen wichtig.

Hinsichtlich der Korrosionsbeständigkeit wird die Legierung 6061 allgemein als „gut“ für Luft, atmosphärische Bedingungen und marine/feuchte Umgebungen betrachtet. Mit der Zeit bildet sich eine dünne, dichte Oxidschicht auf der Oberfläche der Legierung, die als natürlicher Schutz für Aluminium wirkt und Widerstand gegen Rost, Oberflächenoxidation und allgemeine Korrosion bietet. Wenn die Legierung jedoch in chloridhaltigen Umgebungen (z. B. Meerwasser) oder aggressiven chemischen Bedingungen eingesetzt werden soll, werden Oberflächenbehandlungen (Eloxieren, Beschichtung usw.) oder geeignete Schutzsysteme empfohlen, da Legierungen der 6xxx-Serie anfällig für lokale Lochfraß- oder Spannungsrisskorrosion sein können.

Dank dieser Eigenschaften wird 6061 häufig in der Automobilindustrie, Luft- und Raumfahrt, Maschinenbau, Bauwesen, Schiffbau und maritimen Fahrzeugen, für Außenverkleidungen, Profil- und Rohr-Extrusionen, Gehäuse für Geräte, Bauelemente, Wärmetauscher, Leichtbaukonstruktionen und allgemeine Ingenieurbauteile verwendet. Die Vielseitigkeit der Legierung—Leichtigkeit, ausreichende Festigkeit, gute Korrosionsbeständigkeit, ausgewogene Bearbeitbarkeit und Schweißbarkeit—macht sie zu einem idealen Material für den täglichen industriellen Einsatz.


Materialzusammensetzungsstandards

6061 O clad kann den folgenden Standards entsprechen:
• 6061 O Alclad Bleche; AMS 4021, UNS A96061, WNR 3.3211, ISO AlMg1SiCu, ASTM B209

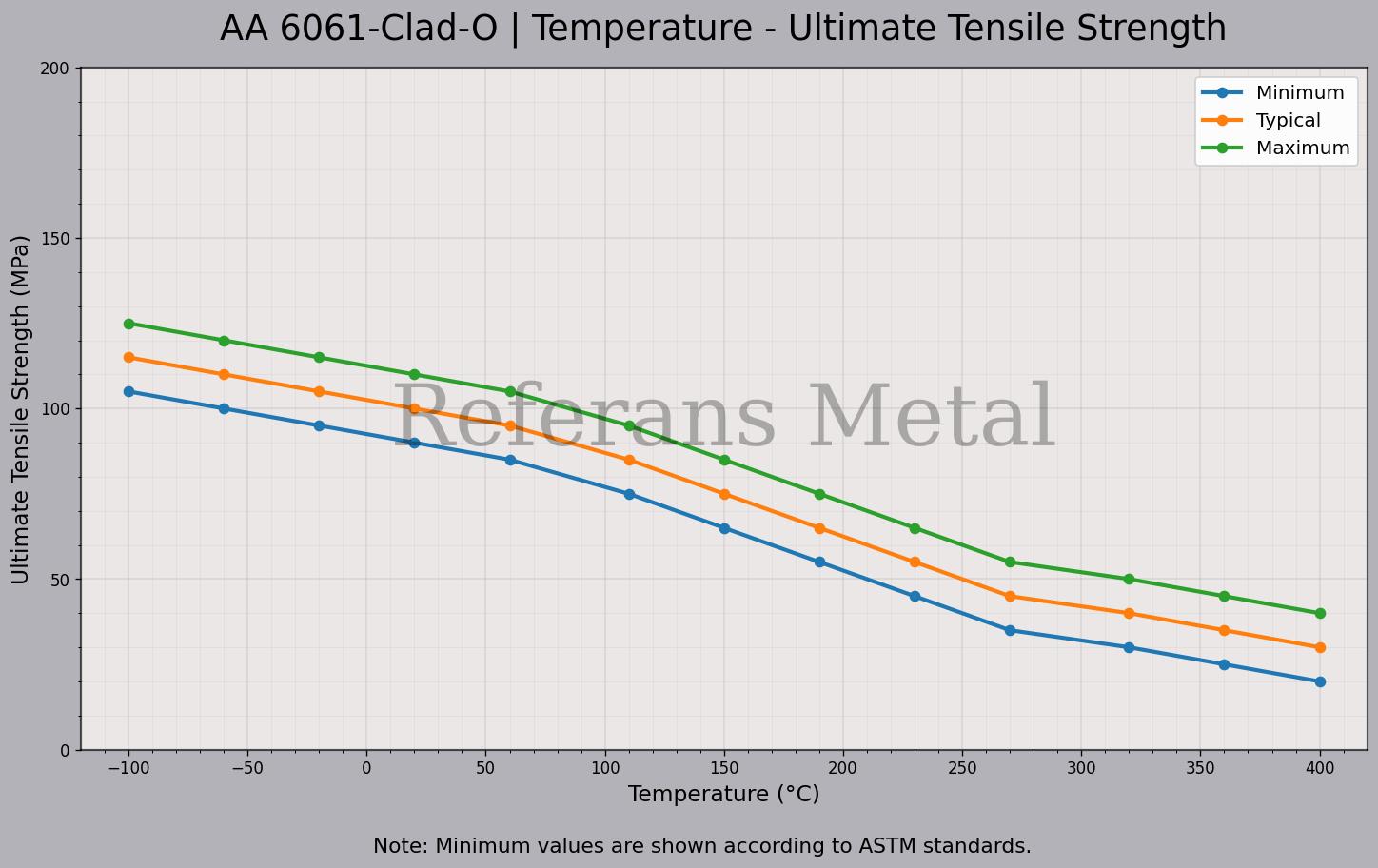

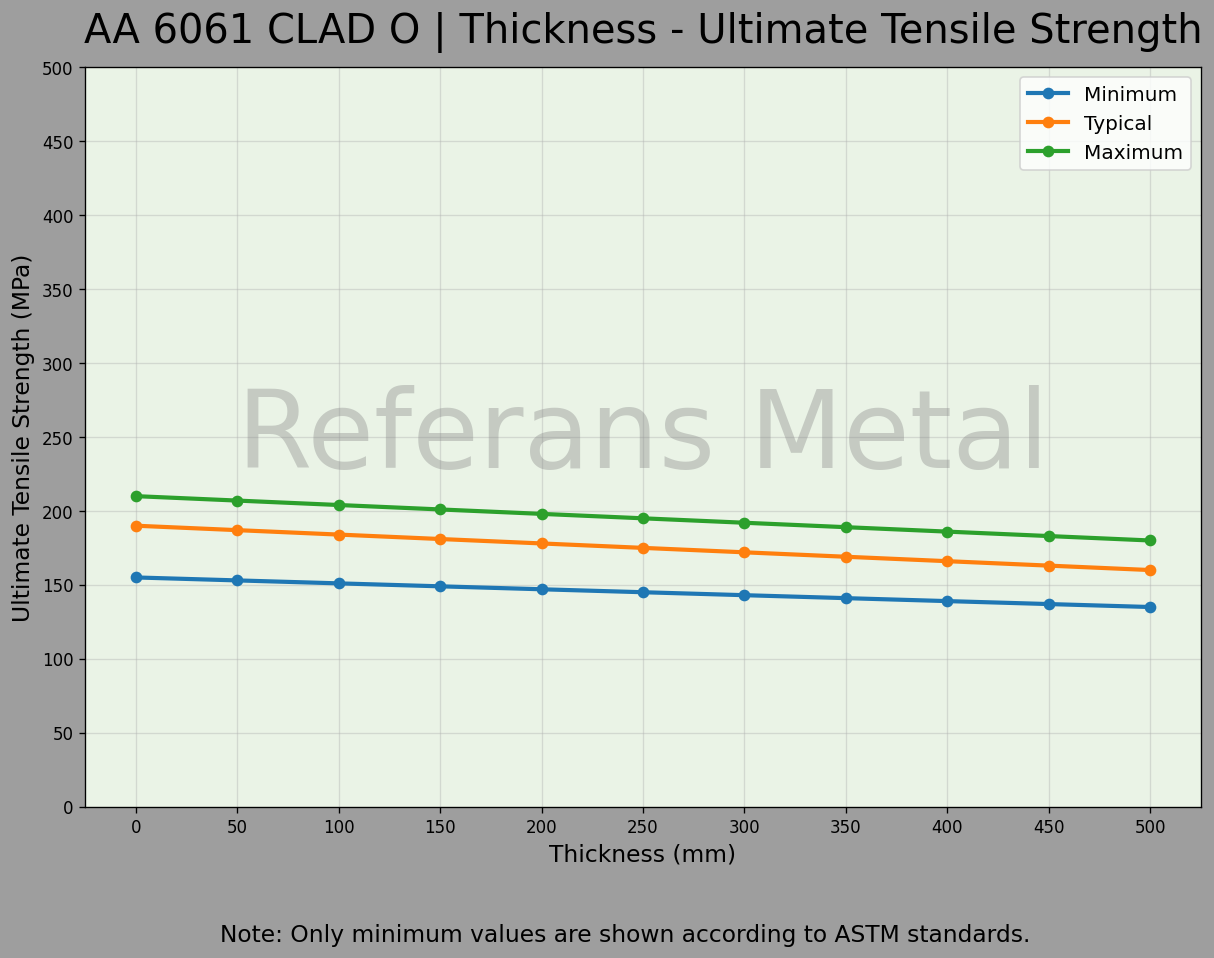

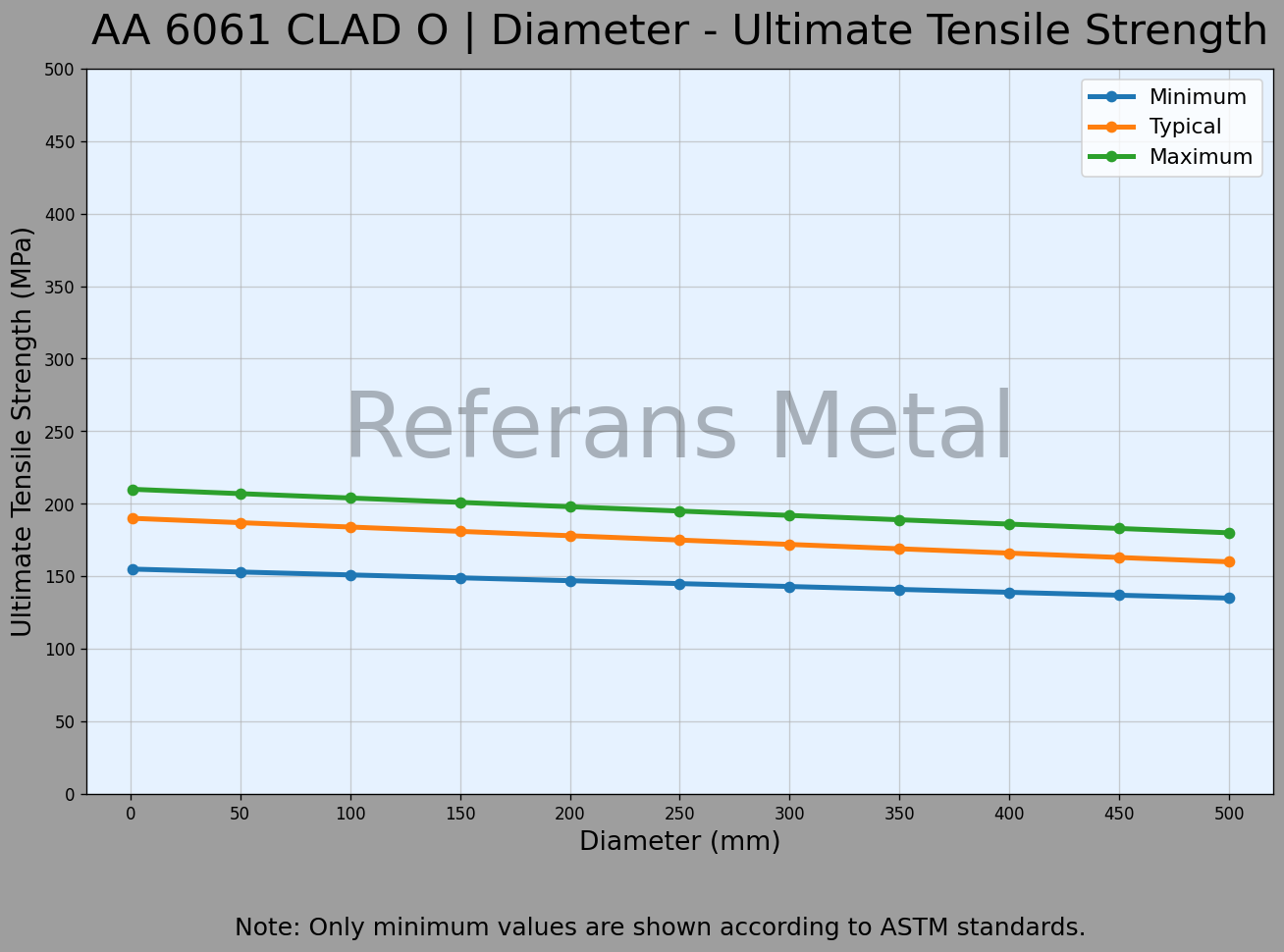

Charakteristische Eigenschaften von 6061 O clad:

• Festigkeit: Normal
• Bearbeitbarkeit: Moderat
• Schweißbarkeit: Ausgezeichnet
• Umformbarkeit: Gut
• Korrosionsbeständigkeit: Sehr gut
• Wärmebehandelbar: Ja


Einige bekannte Anwendungen von 6061 O clad:
In hochfesten Strukturmaterialien,
Auf Spielplätzen und in Rohrleitungssystemen,
Von Solarpanels bis zu Sportgeräten, mit vielen Anwendungsbereichen.


Bestand Wir produzieren und liefern 6061 O clad in Blechform.​

• Bleche
