7075 T6511 铝合金在棒材形式中非常受欢迎。也可用于管材，但在精密公差下，更推荐使用无缝挤压管材。尽管它与 7075 T6 类似，但经过 矫直处理，以满足热处理后的特定尺寸公差。由于其优异的硬阳极氧化特性，铝管/型材/棒材的生产在成本和交货时间上具有显著优势。矫直和消除内部应力使 7075 T6511 因其价格而非常受欢迎。

Referans Metal 公司提供 7075 T6511 合金的 管材、棒材 或 定制型材，符合 ASTM B210、ASTM B241、ASTM B221 和 ASTM B211 标准。欲获取最佳交货期和价格，请务必联系我们。

7075 T6511 铝合金属于 Al-Zn-Mg-Cu（7xxx 系列）合金，专为需要极高强度的应用而开发。T6511 状态包括固溶热处理、人工时效，以及随后通过拉伸或矫直进行的应力消除处理。因此，该合金在保持与 7075 T6 相当的机械性能的同时，内部残余应力更低，并具有更好的尺寸稳定性。在强度方面，7075 T6511 明显优于 6082 和 6061 等 6xxx 系列合金；但作为高强度的代价，其耐腐蚀性能相对有限，尤其在潮湿或腐蚀性环境中通常需要进行表面防护。

在机械加工性能方面，7075 T6511 表现非常出色。加工过程中可获得较高的表面质量，并且由于 T6511 状态已进行应力消除，机加工后发生变形的风险显著降低。在这一点上，尤其在制造高精度、公差要求严格的零部件时，相比 7075 T6 更具优势。然而，其弯曲和冷成形能力较为有限；由于材料处于较硬状态，成形过程中存在较高的开裂风险。在成形性能方面，7075 T6511 不如 6082 T4 和 6063 等更易成形的合金。就振动特性而言，其较高的弹性模量赋予材料良好的刚性，但与更具延展性的铝合金及钢材相比，其振动阻尼能力较为有限。

7075 T6511 合金的焊接性能较差。由于焊接过程中容易产生热裂纹，且焊后强度损失较大，该合金通常不推荐用于焊接结构。在这一方面，相比适用于 MIG 和 TIG 焊接的 5083 和 6082 合金，7075 T6511 处于劣势。在表面处理方面，7075 T6511 适用于阳极氧化和喷涂工艺，但由于其含铜量较高，阳极氧化后的表面外观可能不够均匀。因此，在实际应用中，功能性表面处理通常多于装饰性处理。

凭借其极高的强度、良好的尺寸稳定性以及优异的机械加工性能，7075 T6511 铝合金被广泛应用于航空航天与航空工业、国防工业、模具与夹具制造、高精度机械零部件以及高性能汽车零件领域。尽管在航空航天应用中其使用领域与 2024 合金相似，但 7075 T6511 通常用于对强度和稳定性要求更高的关键部件。总体而言，尽管其成形性和焊接性有限，7075 T6511 仍凭借其卓越的强度和尺寸稳定性，成为关键和高性能应用中不可或缺的铝合金。

材料成分标准
7075 T6511 合金可按以下标准供应:
• 7075 T6511 挤压管; AMS 4168, AMS 4169 (特殊矫直), AMS QQ-A-200/11, EN 2394, EN 2631, ASTM B221
• 7075 T6511 挤压型材; AMS 4168, AMS 4169 (特殊矫直), AMS QQ-A-200/11, EN 2394, EN 2631, ASTM B221
• 7075 T6511 挤压棒; AMS 4168, AMS 4169 (特殊矫直), AMS QQ-A-200/11, EN 2394, EN 2631, ASTM B221
• 7075 T6511 挤压板; AMS 4168, AMS 4169 (特殊矫直), AMS QQ-A-200/11, EN 2394, EN 2631, ASTM B221
• 7075 T6511 无缝管; AMS 4169, AMS QQ-A-200/11, ASTM B221
• 7075 T6511 无缝型材; AMS 4169, AMS QQ-A-200/11, ASTM B221

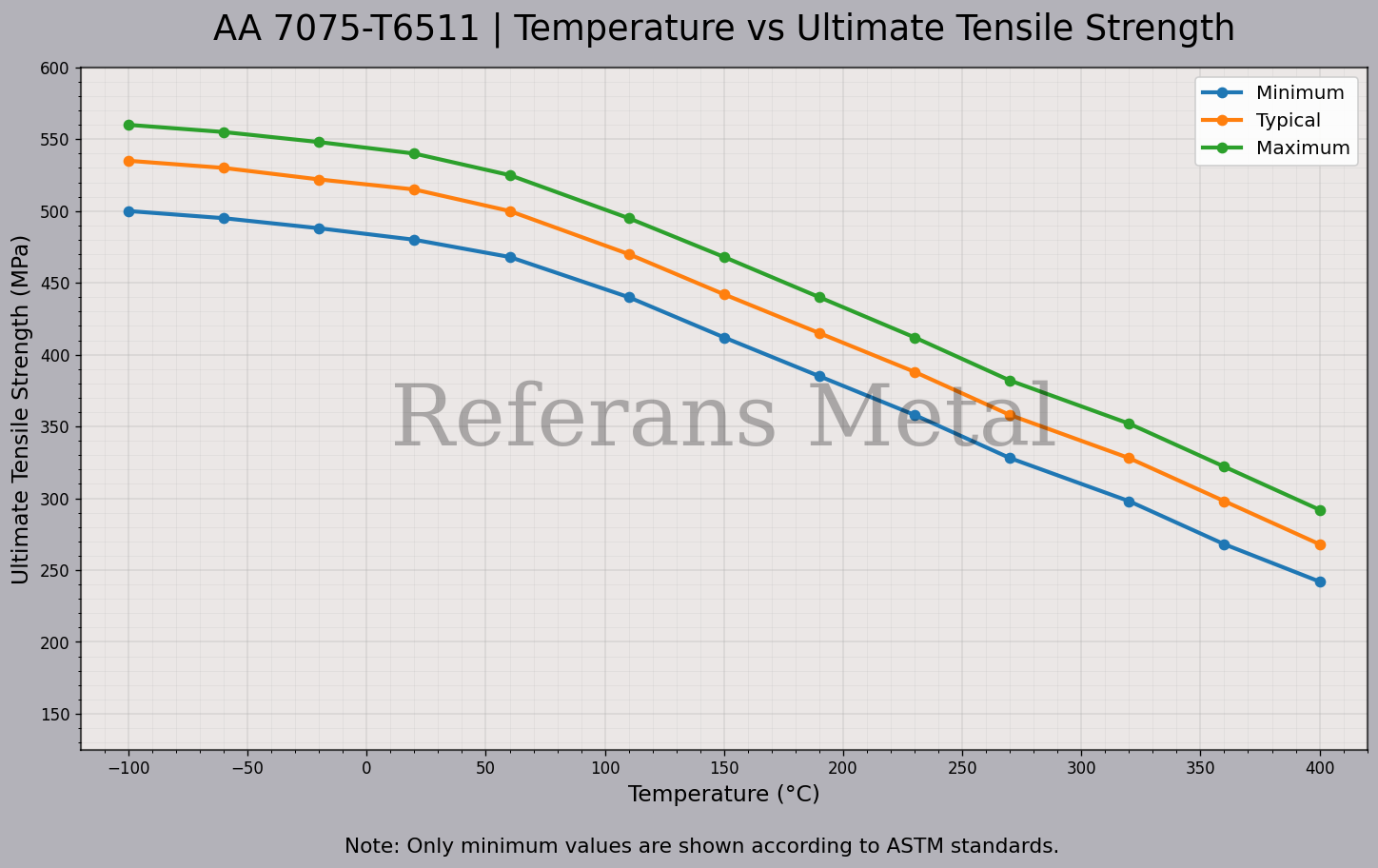

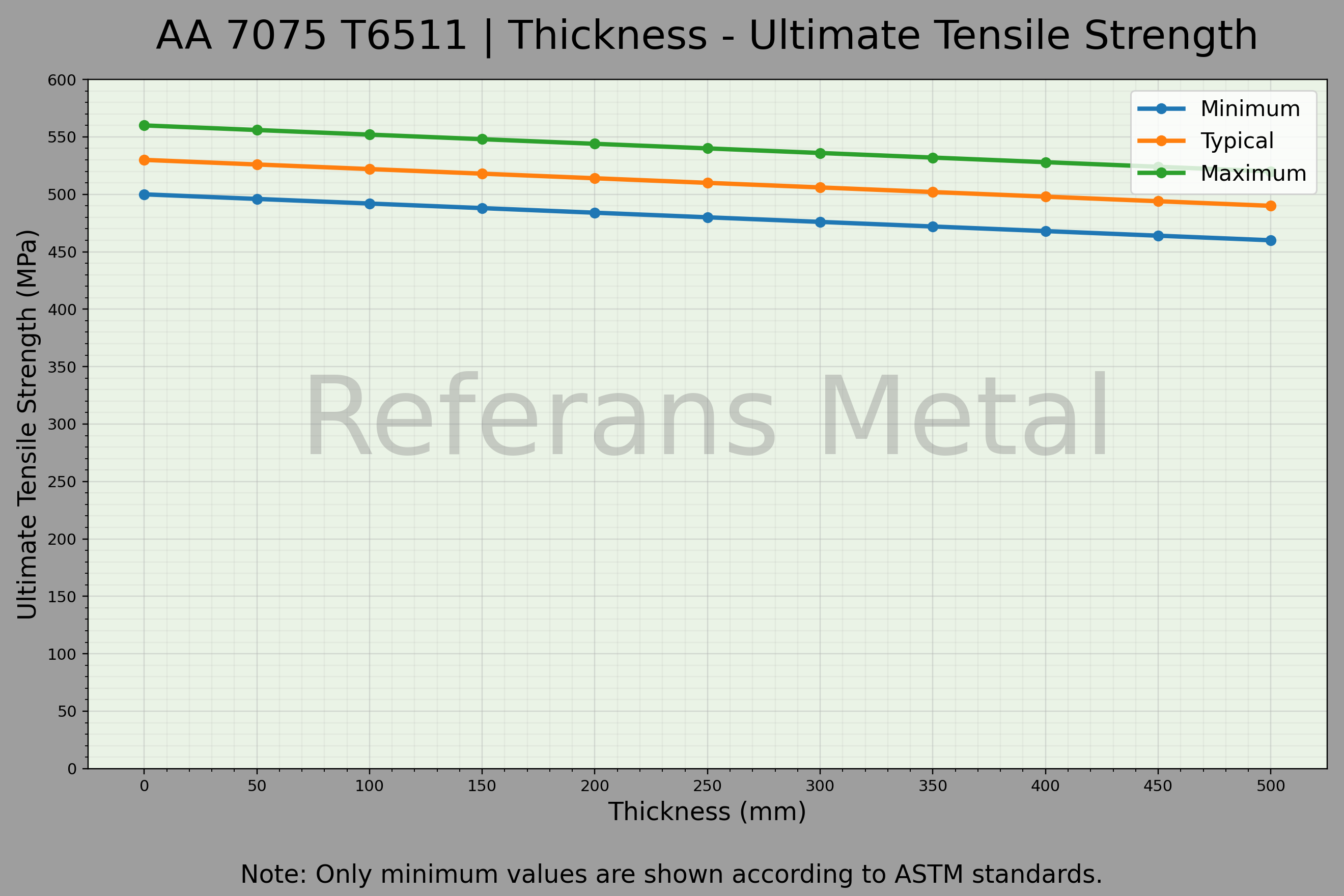

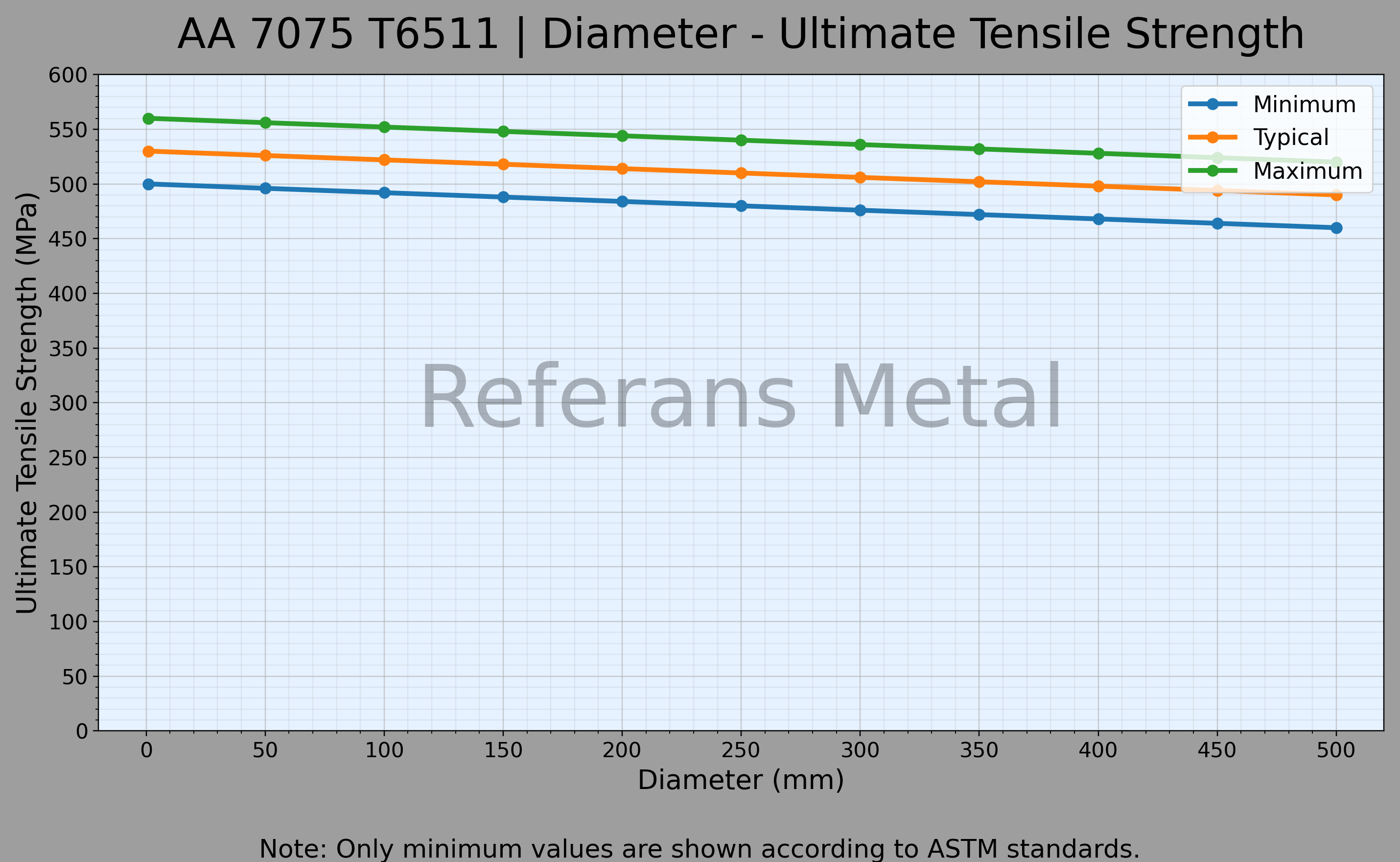

7075 T6511 合金特性

• 强度: 优异
• 可加工性: 良好
• 焊接性: 低
• 成形性: 一般
• 耐腐蚀性: 低
• 热处理: 是


7075 T6511 常见应用
几乎所有需要高强度和精密齿轮或机械结构的行业。
尤其在航空中用于承重设备的连接部件。
也用于登山、家具和厨房工业。


库存
7075 T6511 可提供棒材/板材、管材/型材/挤压材。

• 棒材 / 板材
• 管材 / 型材 / 挤压材
