7475 T7351, yüksek mukavemet ve iyi korozyon direnci gerektiren uygulamalar için geliştirilmiş bir Al-Zn-Mg-Cu (Alüminyum-Çinko-Magnezyum-Bakır) alaşımıdır. Kimyasal bileşimi genellikle %5,2–6,2 Çinko, %1,9–2,6 Magnezyum, %1,2–1,9 Bakır ve %0,18–0,25 Krom içerir; ayrıca az miktarda Silisyum, Demir, Titanyum ve Manganez bulunur. Bu özel bileşim ve T7351 ısıl işlem durumu, alaşıma kalın kesitlerde yüksek mukavemet ve dayanıklılık kazandırırken, gerilim korozyonu çatlamasına karşı direnci de artırır.

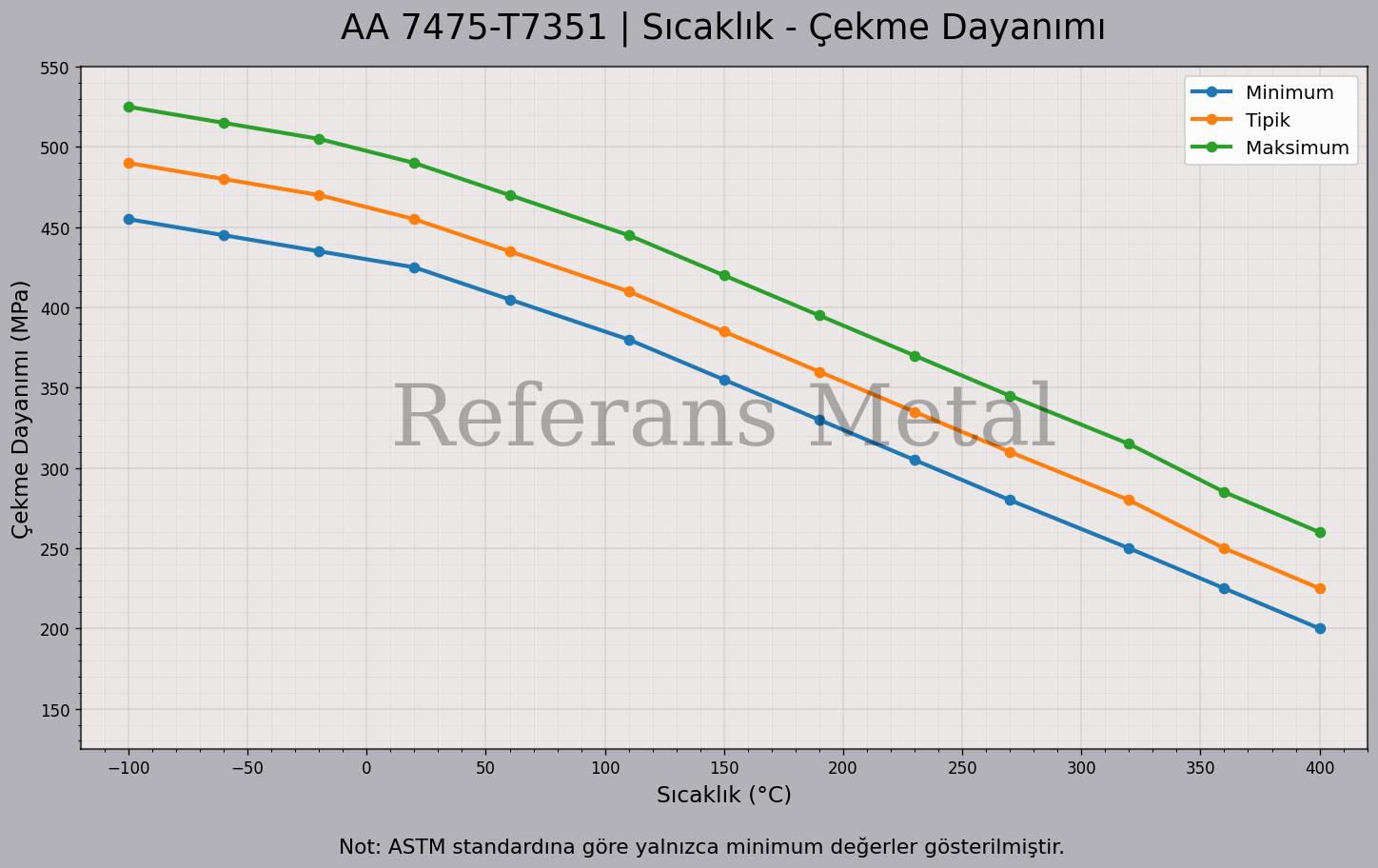

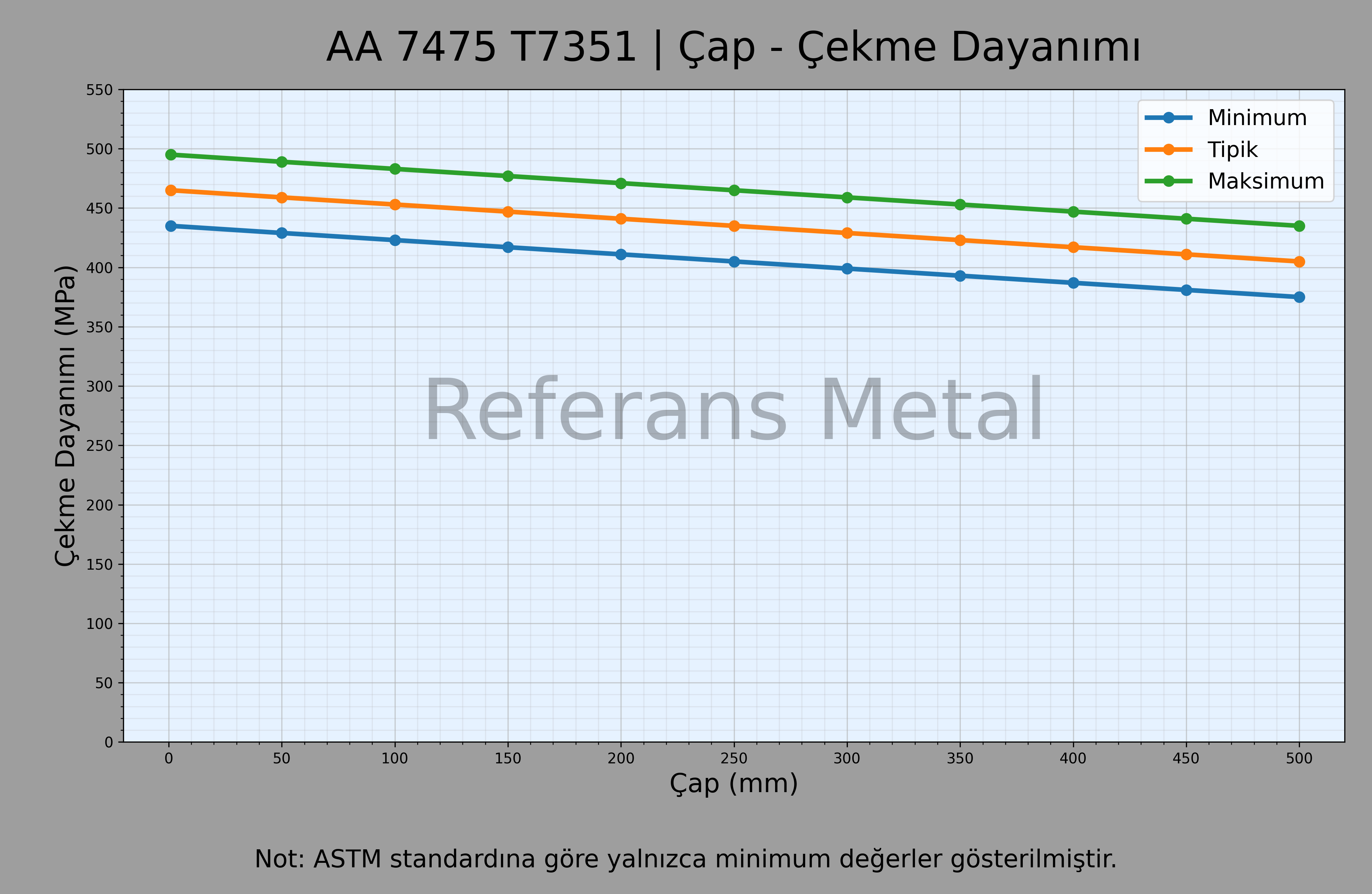

Mekanik özellikler açısından 7475 T7351, yüksek çekme ve akma dayanımı ile öne çıkar. T7351 temper durumunda alaşım, yaklaşık %12 kopma uzaması sunarak yüksek tokluk ve mukavemet dengesini sağlar. Bu özellikler, alaşımı özellikle uçak gövdesi ve kanat parçaları gibi büyük yapısal bileşenler için havacılık ve uzay endüstrileri açısından son derece uygun hale getirir. Kalın kesitlerdeki kararlı performansı, onu 7000 serisi alüminyum alaşımları arasında tercih edilen bir seçenek yapar.

İşlenebilirlik açısından 7475 T7351, frezeleme, tornalama ve diğer mekanik işlemlerde iyi performans gösterir. Ancak yüksek alaşım içeriği nedeniyle kaynaklanabilirliği sınırlıdır ve kaynak sırasında çatlama riski taşır. Şekillendirilebilirliği orta seviyededir; karmaşık geometrilere sahip parçalardan ziyade kalın ve düz plakalar için daha uygundur. Bu nedenle alaşım, hassas işlenmiş parçalar ve büyük yapısal bileşenler için daha elverişlidir.

Korozyon direnci açısından 7475 T7351, özellikle T7351 ısıl işlem durumunda gerilim korozyonu çatlamasına karşı oldukça yüksek direnç gösterir. Nemli ve tuzlu ortamlarda dahi kararlı performans sergiler; ancak koruyucu yüzey işlemleri veya kaplamaların kullanılması tavsiye edilir. Tüm bu özellikler göz önüne alındığında 7475 T7351, yüksek mukavemet, iyi tokluk ve güvenilir korozyon direnci gerektiren havacılık, uzay ve savunma sanayilerinde yaygın olarak tercih edilmektedir.
