Алюминиевый сплав 7075 T6 относится к группе Al-Zn-Mg-Cu (серия 7xxx) и является одним из самых прочных алюминиевых сплавов. Состояние T6, достигаемое путем растворной термической обработки с последующим искусственным старением, позволяет сплаву достигать максимального уровня прочности. В результате сплав 7075 T6 обладает значительно более высокими показателями прочности на растяжение и текучести по сравнению со сплавами серии 6xxx, такими как 6082 и 6061. Однако вследствие высокой прочности его коррозионная стойкость более ограничена, особенно в морской и агрессивной среде, поэтому в большинстве случаев требуется поверхностная защита.

С точки зрения обрабатываемости сплав 7075 T6 демонстрирует очень хорошие характеристики при механической обработке. В процессе резания можно получить высокое качество поверхности, и несмотря на высокую твердость, операции резания выполняются контролируемо. В то же время способность к гибке и холодной формовке у него низкая; из-за твердого состояния T6 существует высокий риск образования трещин при формовании. В этом отношении 7075 T6 уступает более формуемым сплавам, таким как 6082 T4 и 6063. Что касается вибрационных характеристик, высокий модуль упругости обеспечивает жесткую конструкцию, однако способность к демпфированию вибраций ограничена по сравнению со сталью и некоторыми более пластичными алюминиевыми сплавами.

Одним из основных недостатков сплава 7075 T6 является его низкая свариваемость. Из-за риска горячих трещин при сварке и значительной потери прочности после сварки данный сплав, как правило, не рекомендуется для сварных конструкций. В этом аспекте он уступает таким сплавам, как 5083 и 6082, которые хорошо подходят для сварки методами MIG и TIG. С точки зрения поверхностной обработки сплав 7075 T6 пригоден для анодирования и окраски; однако из-за содержания меди внешний вид анодированной поверхности может быть менее однородным. Поэтому в большинстве случаев предпочтение отдается функциональным покрытиям, а не декоративным.

Благодаря очень высокому соотношению прочности к массе сплав 7075 T6 широко используется в аэрокосмической и авиационной промышленности, оборонной отрасли, в производстве гоночных и высокопроизводительных автомобильных компонентов, оснастки и приспособлений, а также деталей машин, работающих под высокими нагрузками. Хотя в авиационной отрасли он демонстрирует уровень прочности, сопоставимый со сплавом 2024, 7075 T6 обычно выбирается для критически важных компонентов, требующих повышенной прочности. В целом, несмотря на ограниченную формуемость и свариваемость, сплав 7075 T6 остается незаменимым алюминиевым сплавом для высоконагруженных и ответственных применений благодаря своей исключительной прочности.

СТАНДАРТЫ СОСТАВА МАТЕРИАЛА

7075 T6 может соответствовать следующим стандартам:
• 7075 T6 Лист; AMS QQ-A-250/12, AMS 4045, ASTM B209, EN 2696
• 7075 T6 Alclad Лист; AMS QQ-A-250/13, AMS 4049, ASTM B209, AIR 9048-280, BS 2 L88, WL 3.4374, DAN 424, EN 2092
• 7075 T6 Односторонний Alclad Лист; AMS QQ-A-250/18, AMS 4046, ASTM B209
• 7075 T6 Бесшовная Экструзионная Труба; AMS QQ-A-200/11, AMS 4154, ASTM B241
• 7075 T6 Экструзионный Пруток; AMS QQ-A-200/11, AMS 4154, ASTM B221
• 7075 T6 Экструзионная Лента; AMS QQ-A-200/11, AMS 4154, ASTM B221
• 7075 T6 Экструзионный Провод; AMS QQ-A-200/11, AMS 4154, ASTM B221
• 7075 T6 Холоднотянутый Пруток; AMS QQ-A-225/9, AMS 4122, ASTM B211
• 7075 T6 Холоднотянутая Лента; AMS QQ-A-225/9, AMS 4122, ASTM B211
• 7075 T6 Холоднотянутый Провод; AMS QQ-A-225/9, AMS 4122, ASTM B211
• 7075 T6 Холоднотянутая Бесшовная Труба; AMS-T-700/7, ASTM B210
Сплав 7075, UNS A97075, AlZn5.5MgCu, DIN 3.4365, A-Z5GU

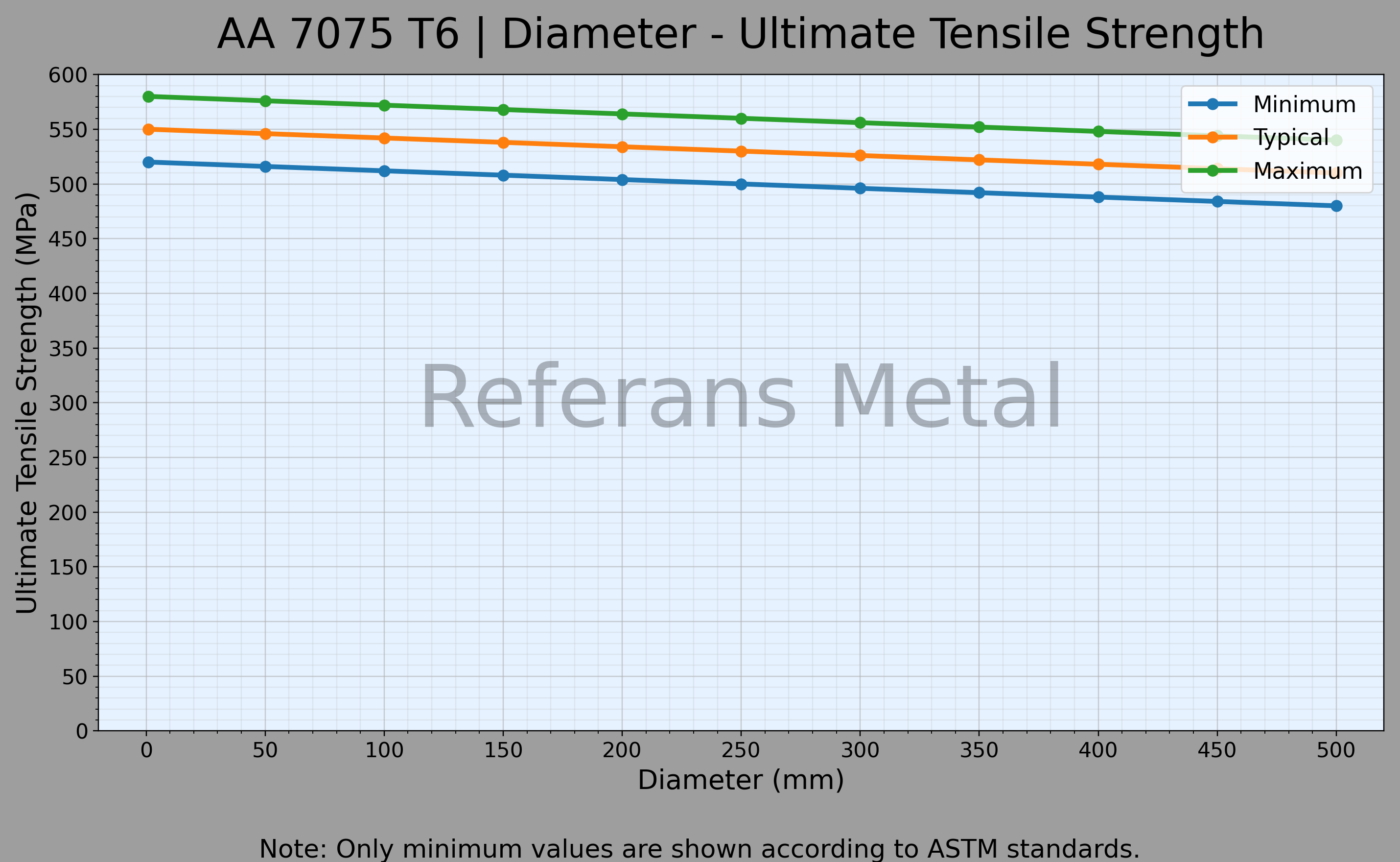

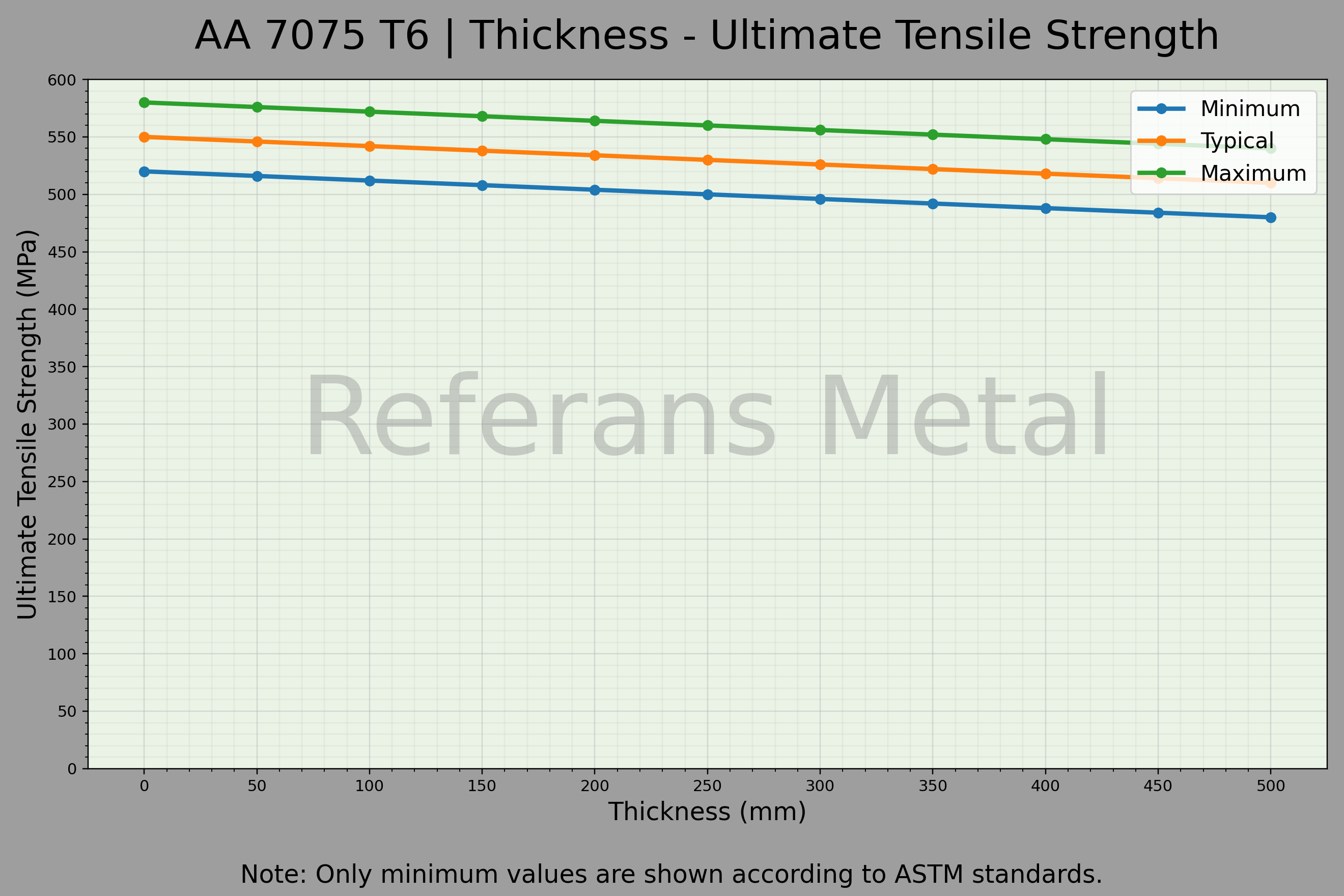

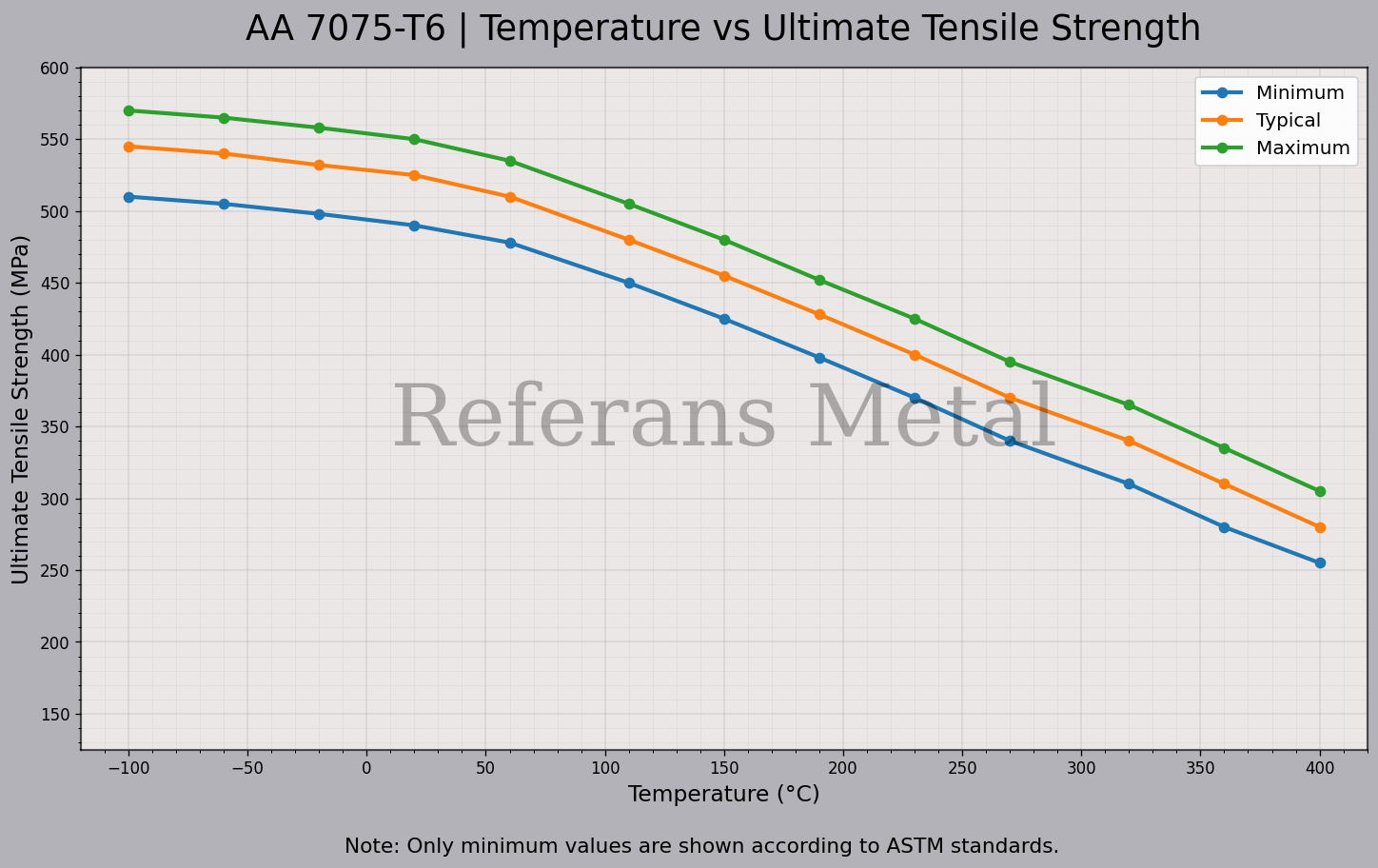

ХАРАКТЕРИСТИКИ 7075 T6:

• Прочность: Отличная
• Обрабатываемость: Хорошая
• Свариваемость: Плохая
• Формуемость: Средняя
• Коррозионная стойкость: Низкая
• Термическая обработка: Да


ИЗВЕСТНЫЕ ПРИМЕНЕНИЯ 7075 T6:
Используется в сверхзвуковых самолётах, а также в швейных аппаратах.
Формы для инъекционного литья обуви, ядерные реакторы.
В сотнях отраслей в виде катушек, пружин, фланцев.


СКЛАД
7075 T6 поставляется в виде листов и прутков/лент.

• Лист
• Пруток / Лента
